DPS – Wellenschwingungssensorik MX8030, MX2033, MX2034

Description

Properties

Technical features

Product versions

Applications

Downloads

Description

Die Geräte der Digitalen Proximity Systeme (DPS) dienen der frühzeitigen Erkennung und Warnung von Maschinenproblemen als Voraussetzung für die nachgeschaltete Diagnose und vorbeugende Instandhaltung.

Die Wirbelstromsonden der Baureihen MX8030 und MX2030 zeichnen sich durch ihre herausragende Präzision in der Signalgenerierung und ihre robuste Ausführung für den Langzeiteinsatz aus.

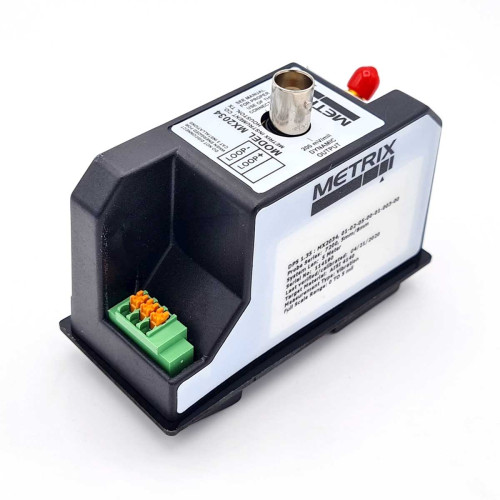

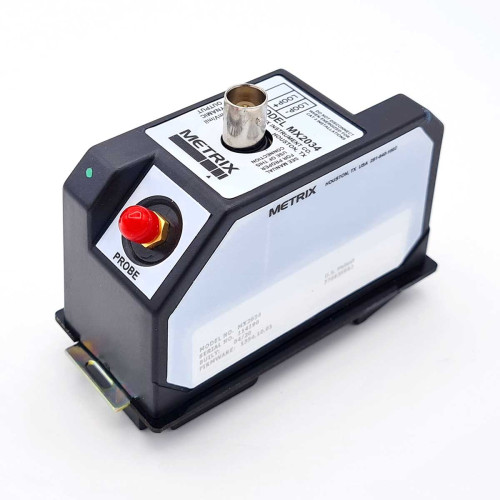

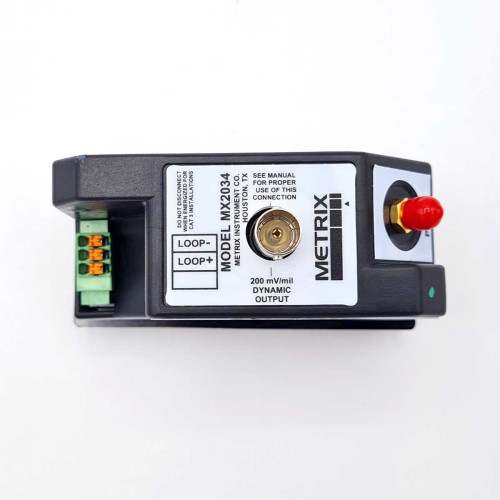

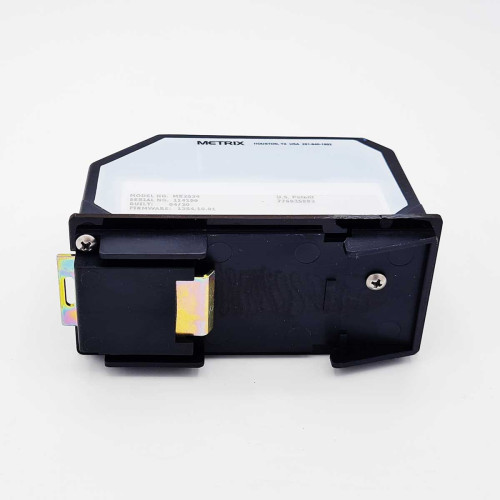

Mit Hilfe des Messumformers MX2034 (4..20mA) und des Sondentreibers MX2033 (3-Leiter) wird das Sondensignal kontinuierlich ausgewertet und ein konfigurierbares Ausgangssignal für die Maschinensteuerung erzeugt.

Die Geräte werden sowohl in Neuanlagen als auch in Service- und Retrofit-Anwendungen eingesetzt. Sie eignen sich insbesondere als 1:1-Ersatz für Geräte anderer Hersteller und sind für spezielle Anwendungen konzipiert.

Vorteile:

Rauscharm und hochpräzise
Im Feld konfigurierbar (USB Port)
API670 konform, Ex-Zulassungen
Verbessertes Übersprechen ‚cross-talk‘
Buffer-OUT: Klemme für Rohsignal

Properties

Schwingungs-, Positions- und Speedmessung
API 670 konform
Kabellängen von bis zu 22m
Sondenkopf-Durchmesser 5, 8, 11mm
Kompatibel mit anderen Herstellern
Rauscharm und hochpräzise (17µARMS current loop noise floor, ± 0,025 mm (DSL)
Im Feld konfigurierbar (via USB port): Wellenmaterial, Systemlänge, Messbereich
Div. EX-Zulassungen
Verbessertes Übersprechen (‚cross talk‘)
Störsignalunterdrückung (‘spike suppression’)
‘TightView’: beengte Sonden-Montage mögl.
‚Extended Range‘ Anwendung (500 -4500µm bei 8mm Sonde)
Einstellbare Störsignalunterdrückung (MX2034)
4 -20 mA Messbereich umschaltbar (MX2034)
Buffer-OUT, Polarität umschaltbar (MX2034)
Erweiterte (Shaft)-Speed-Messung (MX2034) automatische / einstellbare Triggerschwelle
Kostenfreie DPS SW (Konfiguration, Prüfung der Linearität und Generierung eines Test-Reports)
Probe Serie MX8030 mit ‚Vibelock‘-Verriegelung und Triaxial-Kabel
Diverse Montagemöglichkeiten

Technical features

Charakteristik	Technische Werte
Versorgungsspannung	-17 .. -30 VDC (MX2033) / 17 .. 30 VDC (MX2034)
Frequenzbereich (-3dB)	0 Hz .. 10 kHz (MX2033) / 5 Hz .. 5 kHz (MX2034, Vibration) / 0 Hz .. 1,2 Hz (MX2034, Position) / 0 Hz .. 5 kHz (MX2034, Buffer)
Rohsignalausgang	BNC, Klemme (Buffer-OUT)
Update-Rate	150 msec (4 .. 20 mA)
Gehäusematerial	PBT (MX2033 / MX2034)
Betriebstemperaturbereich	-40°C .. +85°C
Feuchte rel.	max. 95 % (ohne Kondens.)
Gewicht	ca. 0,3kg (MX2033 / MX2034)

Zulassungen	Verfügbar
SIL	✔
EX	✔
CE	✔
CSA (US)	✔ Probe und Kabel
EAC	✔
ICS	✔
IECEx	✔
ETL(US)	✔ DPS

Product versions

Charakteristik	Technische Werte
Material Kalibrierung	MX2033, MX2034: Stahl, Edelstahl, hochlegierte Stähle, Vergütungsstahl, Einsatzstahl
Sondentypen	MX2033, MX2034: ø5mm, ø8mm, ø11mm
Systemlängen	MX2033: 5,7,8,9 m / 15,20 feet MX2034: 5,7,9 m / 12,15,20 feet MX8030: Länge ohne Gewinde Min: 000 = 00.0 in Max: Gehäuselänge minus 0,8 in Min: 000 = 00mm Max: Gehäuselänge minus 20mm Gehäuselände: MX8030: Min: 008 = 0.8“ Max: 096 = 9.6“ MX8030: Min: 020 = 20 mm Max: 250 = 250 mm MX8031: 3,0 m .. 8,5m Kabellänge
Approbationen	MX2033, MX2034, MX8031, MX8030: Multiple Approvals; Custom Union&KOSHA
Messprinzipien	MX2034: Vibration (100µm .. 1000µm pk-pk) Position (250-1250µm .. 500-4500µm avg gap) Geschwindigkeit (500 .. 400.000RPM)
