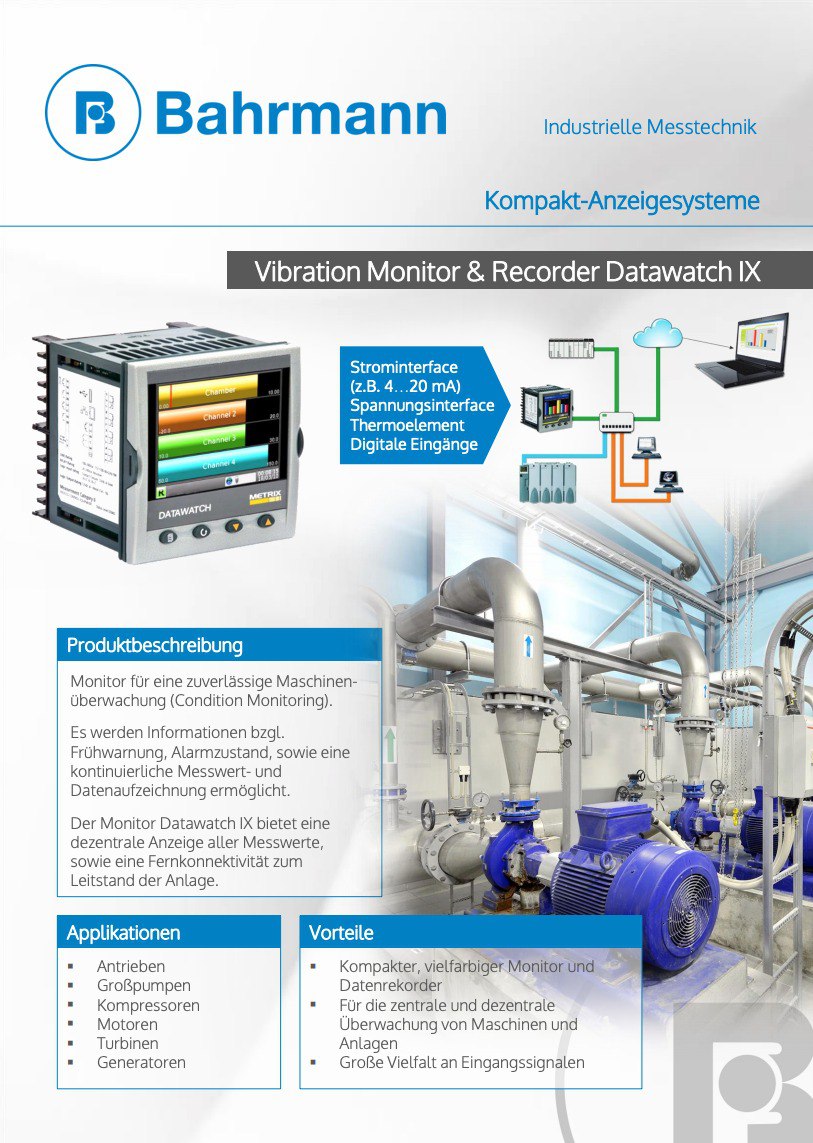

Vibration Monitor & Recorder Datawatch IX
Monitor für eine zuverlässige Maschinen-überwachung (Condition Monitoring).
Es werden Informationen bzgl. Frühwarnung, Alarmzustand, sowie eine kontinuierliche Messwert- und Datenaufzeichnung ermöglicht.
Der Monitor Datawatch IX bietet eine dezentrale Anzeige aller Messwerte, sowie eine Fernkonnektivität zum Leitstand der Anlage.
Vorteile:
Kompakter, vielfarbiger Monitor und Datenrekorder
Für die zentrale und dezentrale Überwachung von Maschinen und Anlagen
Große Vielfalt an Eingangssignalen
Grafischer Monitor und Datenrekorder mit Alarmfunktionen
4 isolierte oder 8 nicht-isolierte Eingänge (z.B. für Anschluss von 4...20mA Transmitter)
Konfigurierbare Eingänge: (DC-Spannung, DC-Strom, 2- und 3-Draht-Thermoelemente)
4 Relaisausgänge, 2 dig. Eingänge
30 virtuelle Kanäle
Automatische Daten-Aufzeichnung (‘Store & Forward’)
Einfache Bedienung, auch ohne PC möglich
Interner Flash-Speicher (50MB)
USB-Anschluss für ext. Datensicherung
Ethernet-Netzwerkanschluss (Modbus TCP/IP) zur zentralen Überwachung (PC, SPS, DCS...)
Fernvisualisierung über Webserver
Hochwertiges 3,5“ TFT-Farbdisplay für grafische Darstellung der Messwerte (Balkendiagramm, Trend, Zahlenwerte)

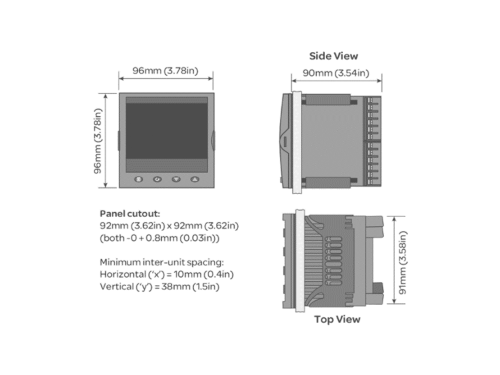

Einfache Schaltschrank-Montage (DIN-Schiene)
Optionales, vorverdrahtetes NEMA4X Gehäuse aus Edelstahl oder Polycarbonat
Charakteristik | Technische Werte |
---|---|
Spannungsversorgung | 24 VDC (9W) |
Geräteschutz | (Front) IP65 (Rückseite) IP10 |
Abtastrate | 125ms |
Überspannungsschutz (Eingänge): | ± 30V RMS |
Eingangsimpedanz (2V Bereich) | > 100 MΩ |
Relaisausgänge | max. 230VAC/2A |
Ethernet-Anschluss (10/100baseT): | RJ45 |
Temperaturbereich (Betrieb): | 0°C ...+55°C |
Charakteristik | Technische Werte |
---|---|
Zwei Eingangskanäle | 4 Eingänge isoliert 8 Eingänge nicht isoliert 4 Eingänge isoliert & 8 Eingänge nicht isoliert 16 Eingänge nicht isoliert |
Paneel-Typ | Polycarbonat Edelstahl 316 Polykarbonat mit transparentem Fenster Edelstahl 316 mit transparentem Fenster andere auf Anfrage |
Antriebe
Großpumpe
Kompressoren
Motoren
Turbinen
Generatoren
