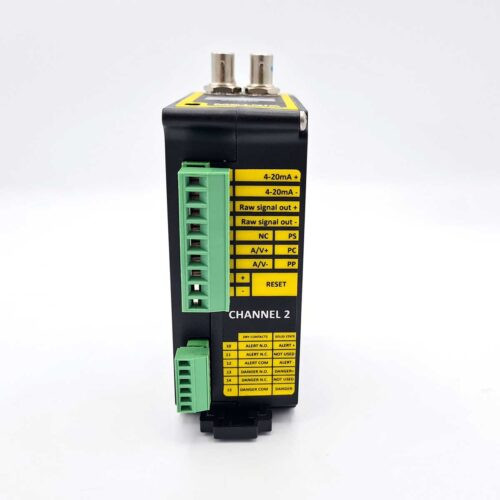

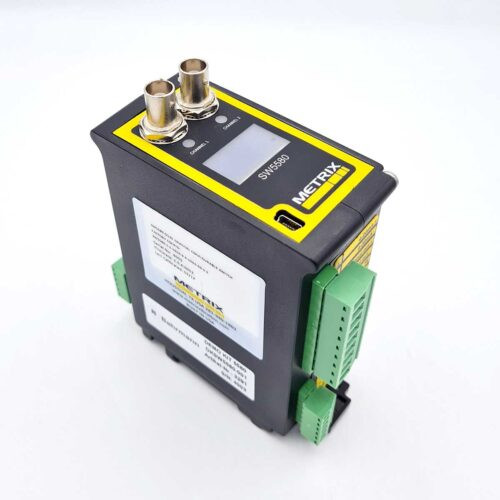

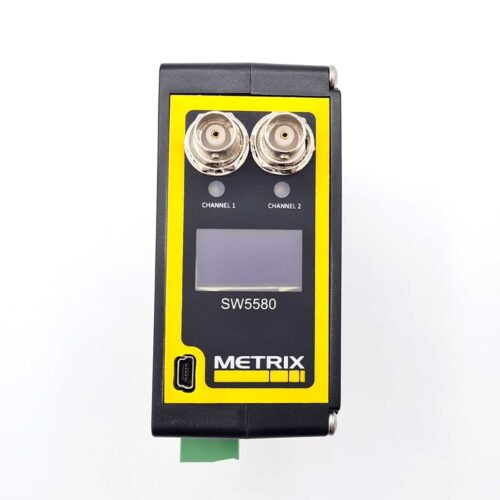

Smart Signal Conditioner 5580 / SW5580

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung
SIL EX CE IECEx UKCA ETL (US)

Der 5580 ist ein konfigurierbarer Signalaufbereiter mit Monitorfunktion für eine kostengünstige kontinuierliche Maschinenüberwachung.

Er wurde für den Eingang von Signalen von seismischen Geschwindigkeits-sensoren, Beschleunigungssensoren oder Wirbelstromsensoren (Proximity) entwickelt und erzeugt ein zur Messgröße proportionales 4…20 mA-Ausgangssignal.

Als Ergänzung zum 5580 enthält der SW5580 solid-state Kontakte (SPST) oder optionale potentialfreie Relais-Kontakte (SPDT).

Vorteile:

  • Kompakter, konfigurierbarer Signalauswerter für dezentrale Maschinenüberwachung

  • Rohsignalausgang beidseitig vorhanden (BNC)

Eigenschaften
  • 2-Kanal Ausführung mit Monitorfunktion

  • 2 Schaltausgänge (SW5580), Relais (SPST) oder Solid-Stade (SPDT)

  • Anschluss für seismische Sensoren:

              Schwinggeschwindigkeit, Beschleunigung

  • Anschluss für Wirbelstromsysteme (Proximity):

             Vibration, Position, Speed

  • Integrator für Schwinggeschwindigkeit und Weg

  • 4…20mA Ausgang, NAMUR Standard

             (Einzel- / oder ‚Dual-Path-Mode)

  • LCD-Display

            (4…20mA Stromwert und Messwert)

  • Roh-Signal-/ Diagnoseausgang bis 300m

  • LED Alarm Anzeige, mehrfarbig

              (OK, Vor- / Hauptalarm)

  • kostenfreie PC Software

  • Einfach konfigurierbar über Mini-USB port:

             Sensortyp, Messbereich, Filter,

             Schaltschwellen

  • Anwendungen (Impact, Rod Drop)

  • Einfache Schaltschrankmontage,

             DIN-Schiene (35 mm),

             Schraubklemmenanschluss

  • Div. Zulassungen

Technische Daten

Charakteristik

Technische Werte

Versorgungsspannung

20 … 30 VDC

Frequenzbereich (-3dB)

2 Hz … 2 kHz Schwinggeschwindigkeit
2 Hz … 5 kHz Wirbelstromsensorik / Proximity
2 Hz … 10 kHz Beschleunigung

Rohsignalausgang

BNC, Klemme

Aufnahmeleistung

ca. 5 W

Gehäusematerial

ABS PA765

Betriebstemperaturbereich

-40°C … +85°C (5580); -40°C … +65°C (SW 5580)

Ausgangsgenauigkeit

4…20 mA DC (Quelle) ± 5%, begrenzt durch den NAMUR-Standard

Gewicht

ca. 0,360 kg

SIL EX CE IECEx UKCA ETL (US)
Produktvarianten

Charakteristik

Technische Werte

Kanal

1 Kanal / 2 Kanal

Einganssignal

Geschwindigkeitssensor
Beschleunigungssensor
Näherungssonden-System
Aufprall-Messung

Messbereich

Jeweils individuell einstellbar

Filter

8 verschiedene Stettings möglich
(2 Hz … 2500 Hz)

Sonstiges

Weitere Einstellungen auf Anfrage

Anwendungen
  • Lüfter

  • Antriebe

  • Pumpen

  • Kompressoren

  • Verdichter

  • Motoren

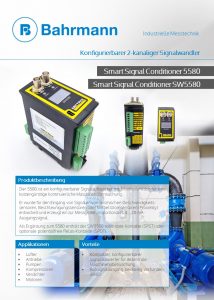

Downloads
