DPS – Wellenschwingungssensorik MX8030, MX2033, MX2034

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung

Die Geräte der Digitalen Proximity Systeme (DPS) dienen der frühzeitigen Erkennung und Warnung von Maschinenproblemen als Voraussetzung für die nachgeschaltete Diagnose und vorbeugende Instandhaltung.

Die Wirbelstromsonden der Baureihen MX8030 und MX2030 zeichnen sich durch ihre herausragende Präzision in der Signalgenerierung und ihre robuste Ausführung für den Langzeiteinsatz aus.

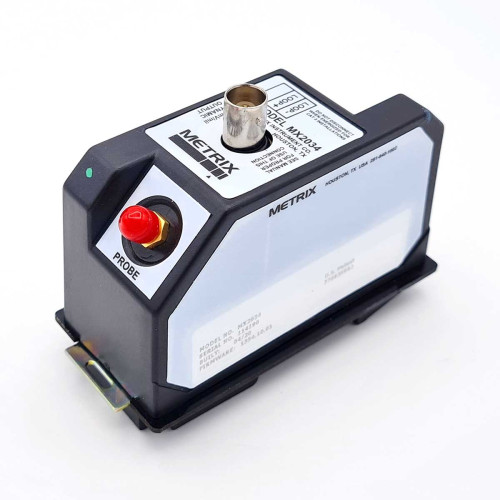

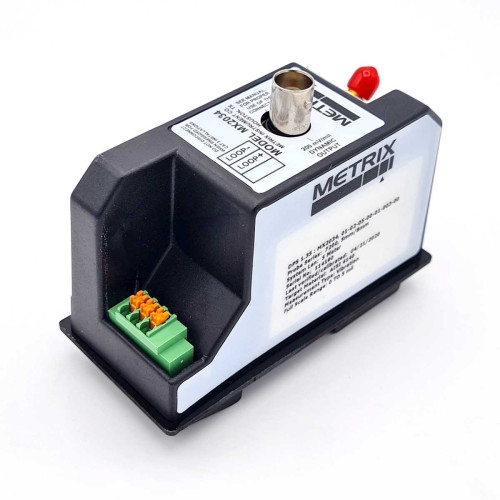

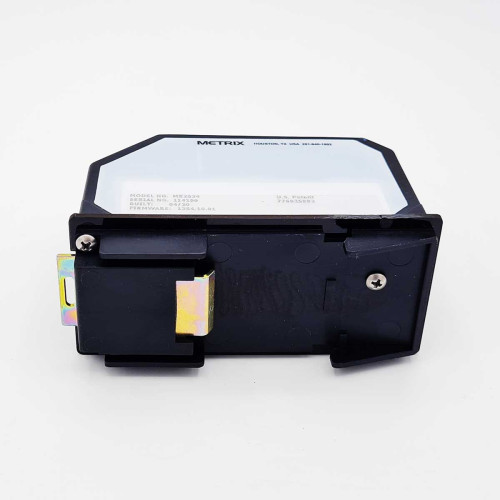

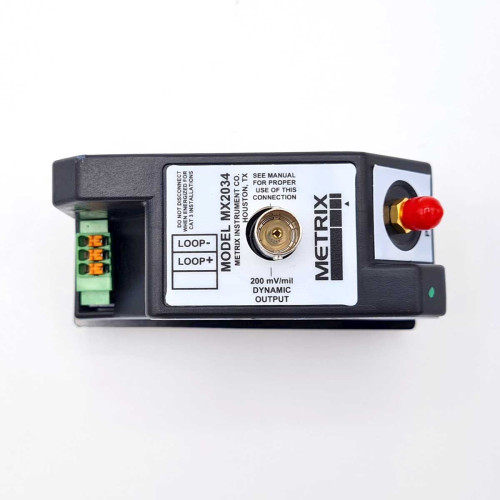

Mit Hilfe des Messumformers MX2034 (4..20mA) und des Sondentreibers MX2033 (3-Leiter) wird das Sondensignal kontinuierlich ausgewertet und ein konfigurierbares Ausgangssignal für die Maschinensteuerung erzeugt.

Die Geräte werden sowohl in Neuanlagen als auch in Service- und Retrofit-Anwendungen eingesetzt. Sie eignen sich insbesondere als 1:1-Ersatz für Geräte anderer Hersteller und sind für spezielle Anwendungen konzipiert.

Vorteile:

  • Rauscharm und hochpräzise

  • Im Feld konfigurierbar (USB Port)

  • API670 konform, Ex-Zulassungen

  • Verbessertes Übersprechen ‚cross-talk‘

  • Buffer-OUT: Klemme für Rohsignal

Eigenschaften
  • Schwingungs-, Positions- und Speedmessung

  • API 670 konform

  • Kabellängen von bis zu 22m

  • Sondenkopf-Durchmesser 5, 8, 11mm

  • Kompatibel mit anderen Herstellern

  • Rauscharm und hochpräzise (17µARMS current loop noise floor, ± 0,025 mm (DSL)

  • Im Feld konfigurierbar (via USB port):      Wellenmaterial, Systemlänge, Messbereich

  • Div. EX-Zulassungen

  • Verbessertes Übersprechen (‚cross talk‘)

  • Störsignalunterdrückung (‘spike suppression’)

  • ‘TightView’: beengte Sonden-Montage mögl.

  • ‚Extended Range‘ Anwendung (500 -4500µm bei 8mm Sonde)

  • Einstellbare Störsignalunterdrückung (MX2034)

  • 4 -20 mA Messbereich umschaltbar (MX2034)

  • Buffer-OUT, Polarität umschaltbar (MX2034)

  • Erweiterte (Shaft)-Speed-Messung (MX2034) automatische / einstellbare Triggerschwelle

  • Kostenfreie DPS SW (Konfiguration, Prüfung der Linearität und Generierung eines Test-Reports)

  • Probe Serie MX8030 mit ‚Vibelock‘-Verriegelung und Triaxial-Kabel

  • Diverse Montagemöglichkeiten

Technische Daten

Charakteristik

Technische Werte

Versorgungsspannung

-17 .. -30 VDC (MX2033) / 17 .. 30 VDC (MX2034)

Frequenzbereich (-3dB)

0 Hz .. 10 kHz (MX2033) / 5 Hz .. 5 kHz (MX2034, Vibration) /
0 Hz .. 1,2 Hz (MX2034, Position) / 0 Hz .. 5 kHz (MX2034, Buffer)

Rohsignalausgang

BNC, Klemme (Buffer-OUT)

Update-Rate

150 msec (4 .. 20 mA)

Gehäusematerial

PBT (MX2033 / MX2034)

Betriebstemperaturbereich

-40°C .. +85°C

Feuchte rel.

max. 95 % (ohne Kondens.)

Gewicht

ca. 0,3kg (MX2033 / MX2034)

Zulassungen

Verfügbar

SIL

EX

CE

CSA (US)

✔ Probe und Kabel

EAC

ICS

IECEx

ETL(US)

✔ DPS

Produktvarianten

Charakteristik

Technische Werte

Material Kalibrierung

MX2033, MX2034:
Stahl, Edelstahl, hochlegierte Stähle, Vergütungsstahl, Einsatzstahl

Sondentypen

MX2033, MX2034:
ø5mm, ø8mm, ø11mm

Systemlängen

MX2033:
5,7,8,9 m / 15,20 feet
MX2034:
5,7,9 m / 12,15,20 feet
MX8030:
Länge ohne Gewinde
Min: 000 = 00.0 in
Max: Gehäuselänge minus 0,8 in
Min: 000 = 00mm
Max: Gehäuselänge minus 20mm
Gehäuselände:
MX8030:
Min: 008 = 0.8“
Max: 096 = 9.6“
MX8030:
Min: 020 = 20 mm
Max: 250 = 250 mm
MX8031:
3,0 m .. 8,5m Kabellänge

Approbationen

MX2033, MX2034, MX8031, MX8030:
Multiple Approvals; Custom Union&KOSHA

Messprinzipien

MX2034:
Vibration (100µm .. 1000µm pk-pk)
Position (250-1250µm .. 500-4500µm avg gap)
Geschwindigkeit (500 .. 400.000RPM)

Anwendungen
  • Pumpen

  • Kompressoren

  • Motoren und Antriebe

  • Lüfter

  • Prüfstände
