Schwingungssensoren für Hochtemperatur-Applikationen 5485C

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung
SIL EX CE CSA (US) cULus CCC

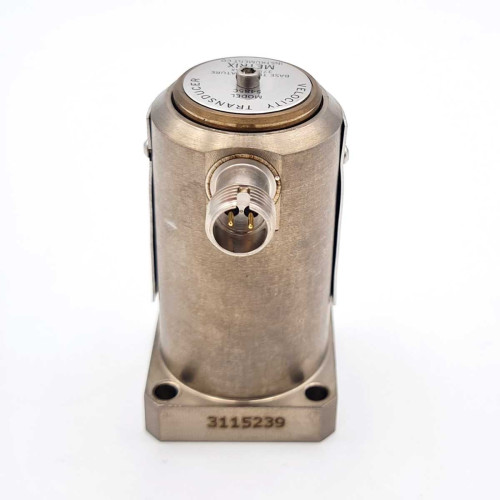

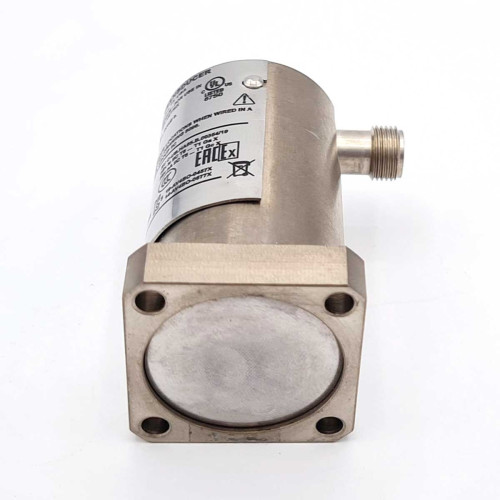

Der seismische Sensor Typ 5485C zeichnet sich durch seinen äußerst temperaturbeständigen Aufbau aus. Selbst in Anwendungen mit Temperaturen von bis zu 375°C arbeitet dieser Aufnehmer kontinuierlich und gibt das Geschwindigkeitssignal von Gehäuseschwingungen an das Steuergerät bzw. den Leitstand zurück.

Vorteile:

  • Montagekompatibilität zu vielen Gasturbinen (Neu- und Bestandsanlagen)

  • Erfordert keine zusätzliche Spannungsversorgung

Eigenschaften
  • Robuster, hochgenauer, analoger Geschwindigkeitssensor

  • Ideal für Oberflächentemperaturen > +120°C

  • Seismisch, für alle Bewegungsachsen

  • Ausführungen in 4 verschiedenen Empfindlichkeiten

  • Ausführungen auch mit integriertem    Signalkabel

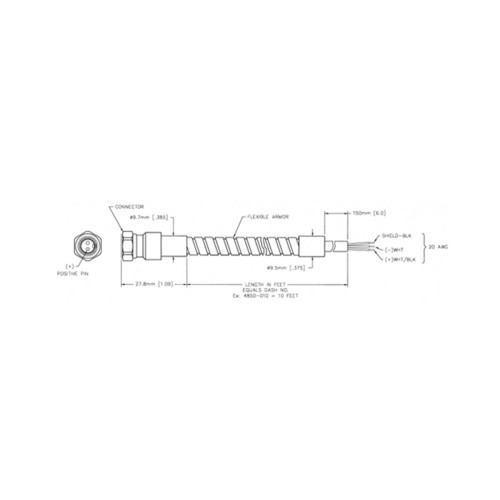

  • Signalkabel, armiert und geschirmt in verschiedenen Längen (0,61m … 30,5m)

  • Zusätzliche Spannungsversorgung nicht erforderlich

  • Montagekompatibilität zu vielen Gasturbinen

  • Zulassungen für explosionsgefährdete Bereiche

  • Korrosionsbeständiges Edelstahlgehäuse

  • Bolzenmontage 1/4-28 UNF – mit Adapter (8531)

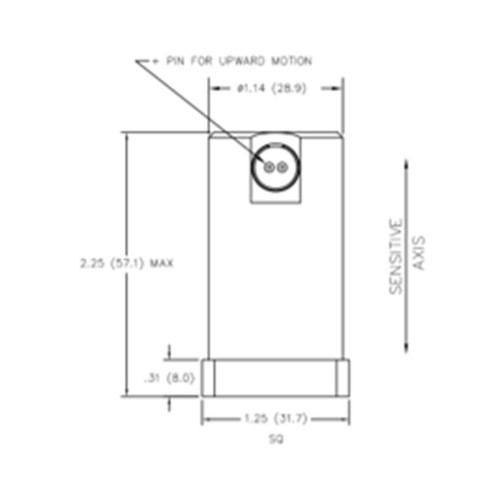

Technische Daten

Charakteristik

Technische Werte

Vibrationsaufnehmer

Spule, induktiv

Frequenzbereich (-3dB)

15 Hz .. 2 kHz

Empfindlichkeit

105, 145, 150, 200 mV/in/s

Transversale Empfindlichkeit

< 10%

Messrichtung

axial

Gehäusematerial

Edelstahl 416L

Betriebstemperaturbereich

-54°C .. +375°C

Temperaturempfindlichkeit

< 0,02% /°C

Signalausgang

2-Pol-Steckverbinder oder integriertes Kabel

Gewicht

ca. 0,2kg

SIL EX CE CSA (US) cULus CCC
Produktvarianten

Charakteristik

Technische Werte

Material Kalibrierung

Stahl, Edelstahl, hochlegierte Stähle, Vergütungsstahl, Einsatzstahl

Sondentypen

ø5mm, ø8mm, ø11mm; TightView

Systemlängen

5m, 7m, 9m

Approbationen

Multiple Approvals; Custom Union&KOSHA

Messprinzipien

mit Transmitter MX2034:
Vibration (100µm..1000µm pk-pk)
Position (250-1250µm..500-4500µm avg gap)
Geschwindigkeit (500..400.000RPM)

Anwendungen
  • Industrielle Gasturbinen

  • Ofengebläse

  • Maschinen mit hohen Oberflächentemperaturen

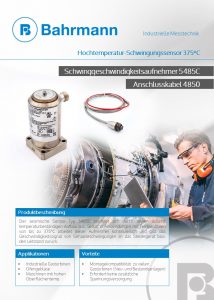

Downloads
