Sondenhalterungssystem 5497PM

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung
EX CE CSA (US) EAC CCC IECEx

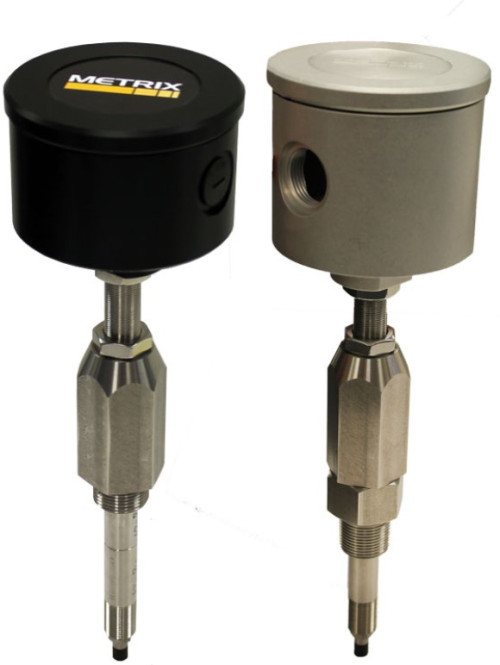

Der Metrix Sondenhalterungssystem (Probe Mounting System) erlaubt eine einfache und zuverlässige Montage von Reverse-Mount-Wirbelstromsensoren zur Messung von Wellenschwingungen oder axialer Position an einer rotierenden Maschine.

Das Sondenmontagesystem funktioniert mit 8-mm-Näherungssonden mit umgekehrter Montage. Das System wird zur einfachen Installation auf der Maschinenoberfläche montiert. Der Anschlusskopf ist aus hochwertigem Kunststoff POM-C oder Aluminium gefertigt.  Für höhere Temperaturen sollte der Aluminium-Anschlusskopf verwendet werden.

Vorteile:

  • Einfache Montage und individuelle Einstellung der Einschraubtiefe an der Maschine

  • Zuverlässige Verkabelung im Anschlussgehäuse aus Kunststoff, Aluminium oder Edelstahl

Eigenschaften
  • Einfach einstellbare Halterung für Wirbelstromsenoren in Reserve-Mount-Ausführung mit 5 mm / 8 mm Kopfdurchmesser 

  • Ideal für Metrix MX8030/MX2030 Probe Serie mit div. Zulassungen 

  • Für Wellen – und Wellenpositionsmessungen an schwer zugänglichen Stellen 

  • Robuste Ausführung, auch in kompletter Edelstahlausführung 

  • Der initial eingestellte GAP-Abstand bleibt auch nach einem Austausch des Sensors unverändert 

  • O-Ring Abdichtung gegen Öl-Leckage  

  • NPT-Adapter für Maschinengehäuse

Technische Daten

Charakteristik

Technische Werte

Reverse mount probes

M10 x 1 mm , 3/8” -24 UNF

Einstellhülsen* (Standard) mögliche Einstellbereiche

90 / 140 / 190 / 240 mm

40 … 240 mm

Einstellblock

G ¾“ / M16 x1

Gehäuseschraube (optional)

¾“-14 NPT

Anschlussgehäuse

Kunststoff

Aluminium

Edelstahl

Temperaturbereich

Kunststoff-Gehäuse -40°C… +110°C

Aluminium-Gehäuse -40°C… +177°C

Edelstahl-Gehäuse   -40°C… +177°C

EX CE CSA (US) EAC CCC IECEx
Anwendungen
  • Neueanlage

  • Retrofit

  • Service

  • Reparatur

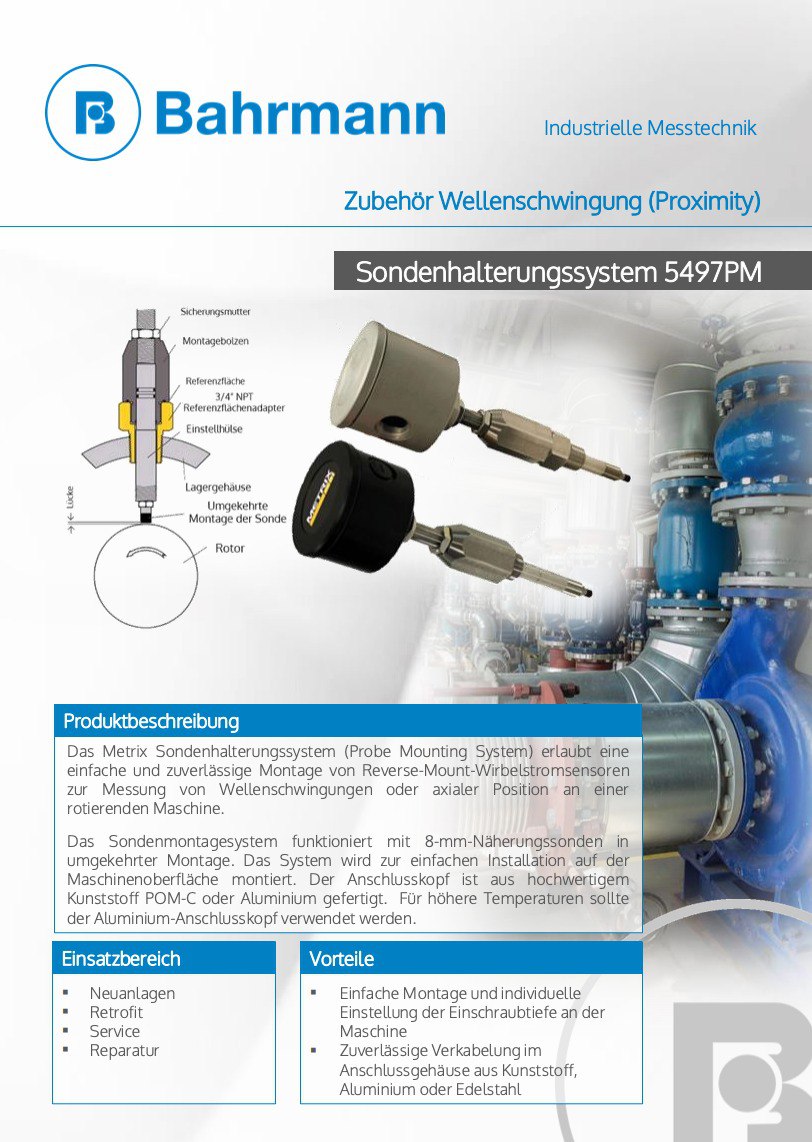

Downloads
