Start Produkte Schwingungsmessung

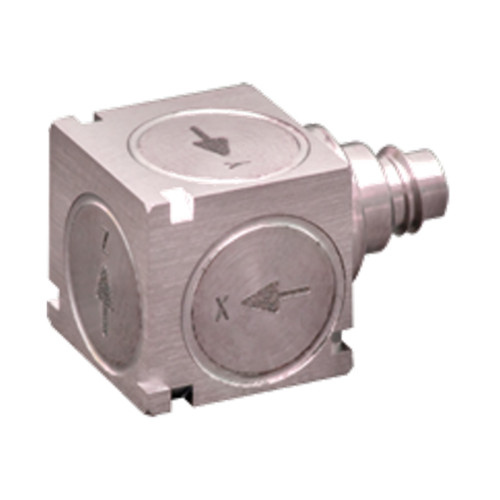

NP-3564N10 Tri-axial Beschleunigungssensor

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung
CE

Universelle und zuverlässige Maschinen- und Anlagenüberwachung und Schwingungsanalyse mit seismischer Schwingungsmesstechnik (Beschleunigung) an rotierenden oder sich bewegenden Maschinen.

Vorteile:

  • Kompakter, hochgenauer, robuster und sehr leichter Tri-axial Beschleunigungssensor für die Maschinen- und Anlagenüberwachung und im Engineering.

Eigenschaften
  • Hochgenauer Tri-axial Beschleunigungssensor

  • TEDS* kompatibel (IEEE1451,4-2004)

  • Integrierter Vorverstärker

  • Kompakt, einfach zu montieren

  • Ultraleicht mit 4,4 g

  • Großer dynamischer Messbereich

  • Eine hohe Resonanzfrequenz erweitert den messbaren Frequenzbereich.

Technische Daten

Charakteristik

Technische Werte

Beschleunigungssensor

Tri-axial, Schertyp

Frequenzbereich

0,5 Hz …10 kHz (±3dB) (X, Y)
0,5 Hz…18 kHz (±3dB) (Z)

Empfindlichkeit

10 mV/ (m/s2) ±10 %

Resonanzfrequenz

55 kHz

Beschleunigung (max.)

450 m/s2

Shock (max)

30000 m/s2

Rauschen

≤ 40 µVrms

Spannung

21,0 – 30,0 VDC (Konstant-Strom)

Ausgangsimpedanz

< 500 Ω

Gehäusematerial

Titan

Temperaturbereich (Betrieb)

-50°C …+110°C

(TEDS-Kommunikation)

-40°C …+85°C

Steckverbinder

CZ710

Befestigung

Klebung, Clip oder M3-Innengewinde

Gewicht

4,4 g

CE
Produktvarianten

Charakteristik

Technische Werte

Merkmale

TEDS-kompatibel, kompakt, triaxial

Empfindlichkeit

10 mV/(m/s²)

Frequenzbereich

2 to 7,000 Hz(X)±5%
2 to 7,000 Hz(Y)±5%
2 to 10,000 Hz(Z)±5%

Betrieb Temperaturbereich

-50℃ to +110℃

Maximal zulässige Beschleunigung

450 m/s²

Äußere Abmessungen

10.0(W)×10.0(D)×10.0(H)

Gewicht

4.4g

Anwendungen
  • Lüfter / Kühltürme

  • Antriebe

  • Großpumpen

  • Kompressoren

  • Motoren

  • Automotive

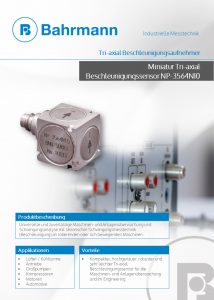

Downloads
