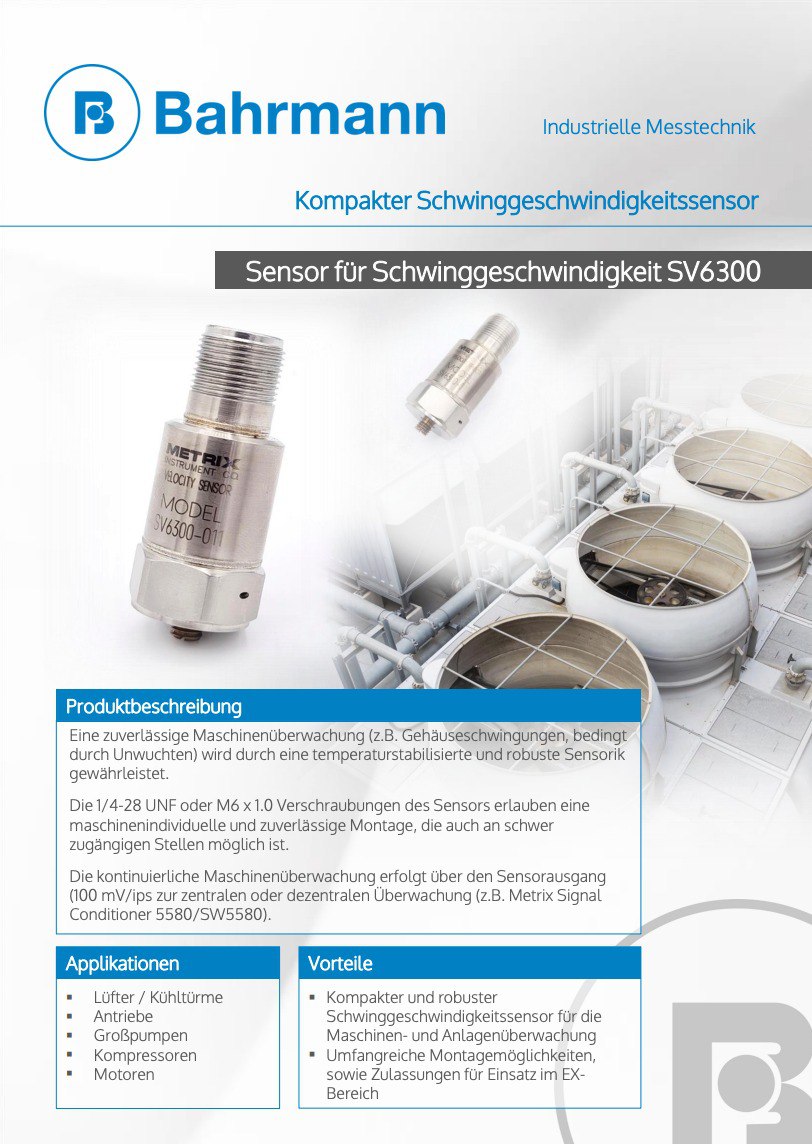

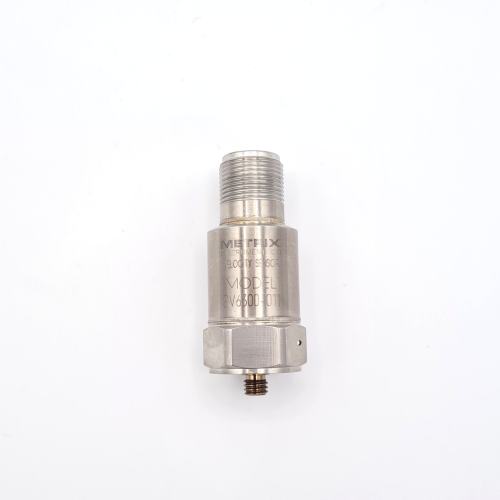

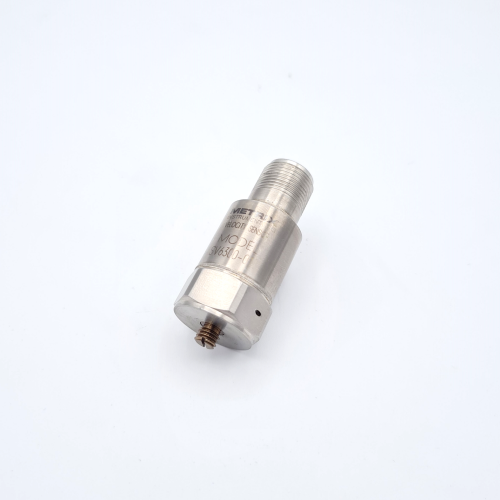

Sensor für Schwinggeschwindigkeit SV6300

Eine zuverlässige Maschinenüberwachung (z.B. Gehäuseschwingungen, bedingt durch Unwuchten) wird durch eine temperaturstabilisierte und robuste Sensorik gewährleistet.

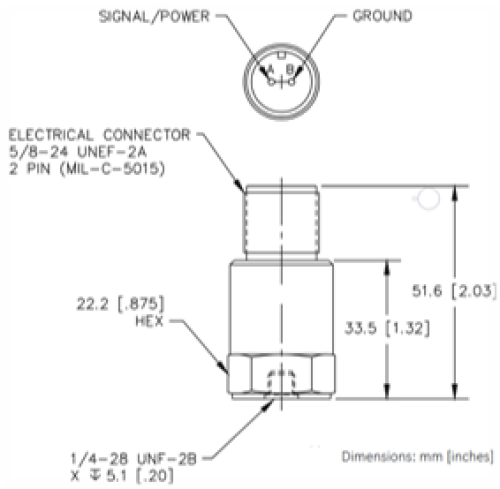

Die 1/4-28 UNF oder M6 x 1.0 Verschraubungen des Sensors erlauben eine maschinenindividuelle und zuverlässige Montage, die auch an schwer zugängigen Stellen möglich ist.
Die kontinuierliche Maschinenüberwachung erfolgt über den Sensorausgang (100 mV/ips zur zentralen oder dezentralen Überwachung (z.B. Metrix Signal Conditioner 5580/SW5580).
Vorteile:
Kompakter und robuster Schwinggeschwindigkeitssensor für die Maschinen- und Anlagenüberwachung
Umfangreiche Montagemöglichkeiten, sowie Zulassungen für Einsatz im EX-Bereich
Seismischer Schwinggeschwindigkeitssensor
Piezo-elektrische Ausführung mit Integrator
Integrierter Verstärker für niedrige Impedanz
Temperaturstabilisiert
Robuste Edelstahl-Ausführungen

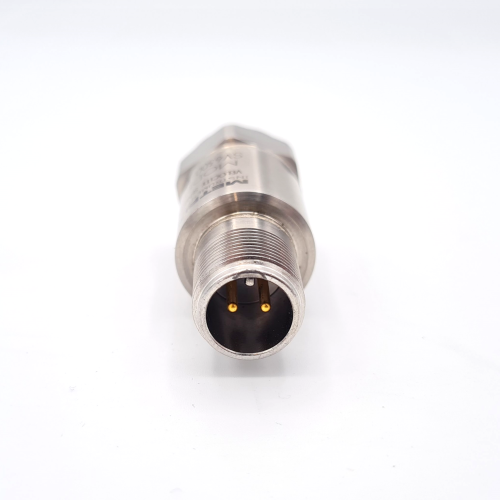

Einfache Verkabelung mit 2-pol. Mil-Steckverbinder
Montagebolzen für verschiedene Gewinde
Montage in allen Achsen
Für viele Anwendungen und Ersatz für elektro-dynamische Sensoren
Diverse Zulassungen
Charakteristik | Technische Werte |
---|---|
Beschleunigungssensor | Piezo-elektrisch, Konstant-Strom-Standard |
Frequenzbereich (-3dB) | 2 Hz … 8 kHz |
Empfindlichkeit | 100 mV/g (3,94 mV/mm/s) |
Resonanzfrequenz | 20 kHz |
Querachsen-Empfindlichkeit | < 5% |
Genauigkeit | 2% |
Gehäuseisolation | 108 Ω |
Schock (max) | 5000 g |
Rauschen | 0,003 g rms |
Spannung | 18,0 … 28,0 VDC |
Gehäusematerial | Edelstahl 316 |
Temperaturbereich (Betrieb) | -54°C ...+121°C |
Schutzart | IP68 |

Charakteristik | Technische Werte |
---|---|
Zertifizierung für Gefahrenzonen | CSA / ATEX / IECEX EN nA / IECEX EN ia |
Lüfter / Kühltürme
Antriebe
Großpumpen
Kompressoren
Motoren
