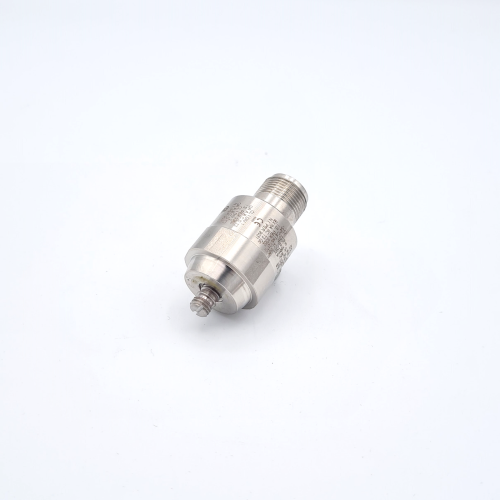

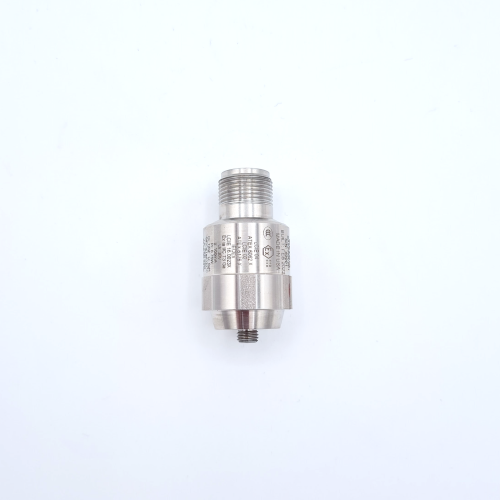

Sensor für Beschleunigung SA6200A API

Eine zuverlässige und API670 konforme Maschinenüberwachung (z.B. Gehäuseschwingungen, bedingt durch Unwuchten) wird durch eine hochempfindliche, rauscharme, temperaturstabilisierte und robuste Sensorik gewährleistet.
Die 1/4-28 UNF, 1/4-20 UNC oder M6 x 1.0 Verschraubungen des Sensors erlauben eine maschinenindividuelle und zuverlässige Montage, die auch an schwer zugängigen Stellen möglich ist.
Die kontinuierliche Maschinenüberwachung erfolgt über den Sensorausgang (100 mV/g) zur zentralen oder dezentralen Überwachung (z.B. Metrix Signal Conditioner 5580/SW5580).
Vorteile:
Kompakter, hochgenauer und robuster Beschleunigungssensor für die Maschinen- und Anlagenüberwachung
Umfangreiche Montagemöglichkeiten sowie Zulassungen
Hochgenauer Beschleunigungssensor
Erfüllt die API 670 1.) Anforderungen für Maschinenüberwachung
Robuste Edelstahl-Ausführungen, IP68
Montagebolzen für verschiedene Gewinde
Einfache Verkabelung mit 2 pol. Mil-Stecker und polaritätsunabhängigem Anschluss
Integrierter Verstärker für niedrige Impedanz
Temperaturstabilisiert
Großer Frequenzbereich für viele Anwendungen
Hochfrequente Rauschunterdrückung 3.)
Diverse Zulassungen (Ex, SIL3)
Charakteristik | Technische Werte |
---|---|
Beschleunigungssensor | Piezo-elektrisch |
Frequenzbereich (-3dB) | 0,5 Hz … 10kHz 1) |
Empfindlichkeit | 100 mV/g |
Resonanzfrequenz | 13 kHz |
Querachsen-Empfindlichkeit | < 5% |
Genauigkeit | 2% |
Max. Beschleunigung | 50 g pk |
Rauschen | 0,003 g rms |
Spannung | 18,0 … 28,0 VDC (IPT® 2)) |
Gehäusematerial | Edelstahl 316 |
Temperaturbereich (Betrieb) | -54°C ...+121°C |
Schutzart | IP68 |
Montagebolzen | 1/4-28 UNF, 1/4-20 UNC, M6 x 1.0 |
1) American Petrol Institute (Machinery Protection Systems)
2) IPT® (Independent Polarity Terminal) eingetragene Marke von Metrix Instrument Co
3) Patentierte ‘Anti-ski slope technology’

Charakteristik | Technische Werte |
---|---|
Zertifizierung für Gefahrenzonen | CSA / ATEX / IECEX EN nA / IECEX EN ia / EAC |
Montage Bolzen | ¼-28 UN M6x1.0 ¼-20 UNC None ¼-28 UNF & M6x1.0 |
Lüfter / Kühltürme
Antriebe
Großpumpen
Kompressoren
Motoren, Turbomotoren
Rotorblattüberwachung
