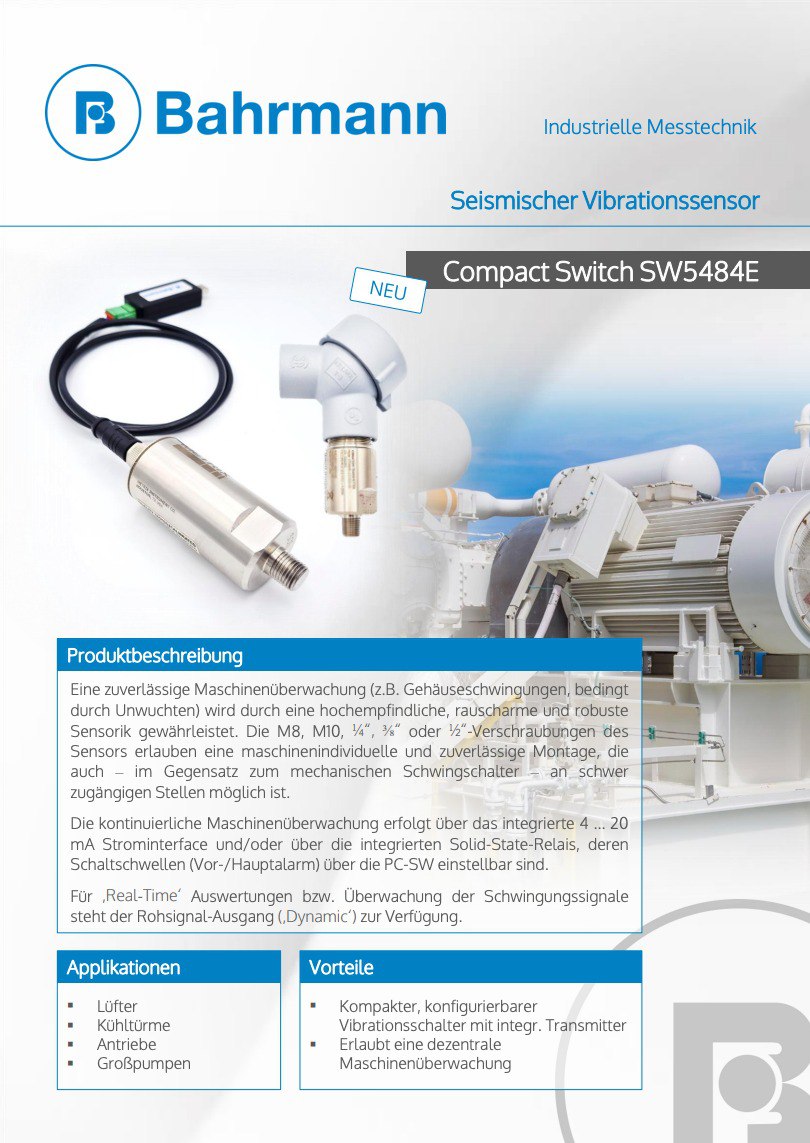

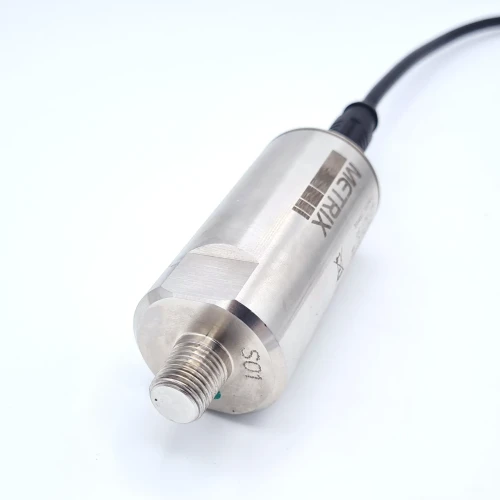

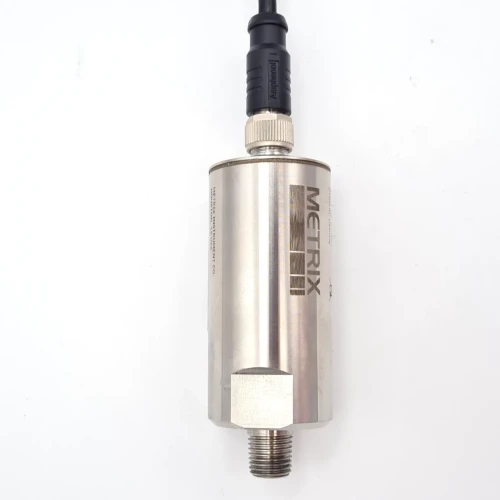

Elektronischer Compact-Schwingungsschalter SW5484E
Eine zuverlässige Maschinenüberwachung (z.B. Gehäuseschwingungen, bedingt durch Unwuchten) wird durch eine hochempfindliche, rauscharme und robuste Sensorik gewährleistet. Die M8, M10, ¼“, ⅜“ oder ½“-Verschraubungen des Sensors erlauben eine maschinenindividuelle und zuverlässige Montage, die auch – im Gegensatz zum mechanischen Schwingschalter – an schwer zugängigen Stellen möglich ist.
Die kontinuierliche Maschinenüberwachung erfolgt über das integrierte 4 ... 20 mA Strominterface und/oder über die integrierten Solid-State-Relais, deren Schaltschwellen (Vor-/Hauptalarm) über die PC-SW einstellbar sind.
Für ‚Real-Time‘ Auswertungen bzw. Überwachung der Schwingungssignale steht der Rohsignal-Ausgang (‚Dynamic‘) zur Verfügung.
Vorteile:
Kompakter, konfigurierbarer Vibrationsschalter mit integr. Transmitter
Erlaubt eine dezentrale Maschinenüberwachung
Hochgenauer Geschwindigkeitstransmitter (seismisch, alle Bewegungsachsen)
Basiert auf bewährter ST5484E Technologie
4 – 20 mA Ausgangssignal (IPT, loop-gespeist)
Roh-Signal- Ausgang (dynamisch)
Konfigurierbare Schaltschwellen und Zeitverzögerungen (Vor-/ Hauptalarm)
Alarmspeicherung einstellbar
2 Solid-State-Relais (isoliert)
Zulassungen für explosionsgefährdete Bereiche CSA, ATEX, IECEx

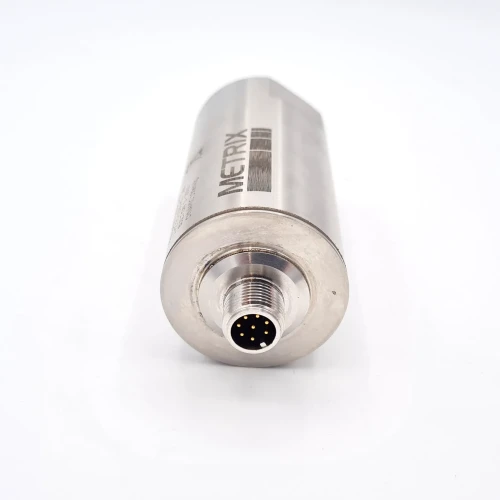

8-Pin Steckverbinder (untertauchbar)
Korrosionsbeständiges Gehäuse (316SS)
Leckagefreiheit
Ersatz für mechanische Schwingungsschalter
Hohe EMV Festigkeit (geschirmte Leitungen)
Charakteristik | Technische Werte |
|---|---|
Vibrationsaufnehmer | Piezo-elektrisch, mit Signal-Integrator |
Frequenzbereich (-3dB) | 2 Hz .. 1,5 kHz (individuelle Bandfilter möglich) |
Messbereich | max. 127 mm/s (5.0 in/s) (individuelle Messbereiche möglich) |
Gehäusematerial | Edelstahl 316L |
Betriebstemperaturbereich | -25°C .. +100°C |
Feuchte rel. (max.) | 100% (Kondensation) |
Schutzart | IP66 (IP68 mit MIL Stecker) |
Signalausgang | Steckverbinder (8-PIN MIL-Style C-5015) oder Kabel (Länge 4m / 10m) |
Rohsignalausgang | 100mV/g (10,2mV/m/s²) (gew. Bandfilter berücksichtigt) |
Relaisausgang | max. 100 mA (isoliert) |
Genauigkeit | ±3,5% (im Filterbereich) |

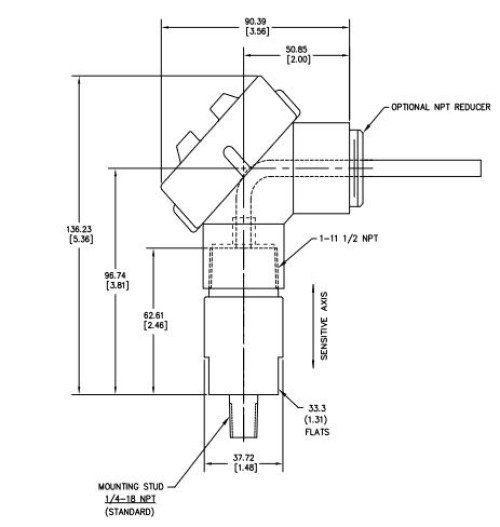

Gewicht und Abmessungen | ca. 0,36kg / ca. ø38mm, l = 89mm |
Charakteristik | Technische Werte |
|---|---|
Material Kalibrierung | Stahl, Edelstahl, hochlegierte Stähle, Vergütungsstahl, Einsatzstahl |
Anschlussarten | 8-Pin mil 5 Meter (16,5 Fuß) Flying Leads, 8-Draht 10 Meter (33 Fuß) Flying Leads, 8-Draht |
Approbationen | Multiple Approvals; Custom Union&KOSHA |
Messprinzipien | 1.0..3.0 in / sec Spitze 1.0..3.0 in / wahrer RMS |
Lüfter
Kühltürme
Antriebe
Großpumpen
