SCTS Shaft Calibrator Touch Select 9060

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung

Der Shaft Calibrator erlaubt eine einfache  Überprüfung bzw. Abgleich der Probe-Kennlinie direkt an der Welle.

Vorteile:

  • Einfache  Überprüfung bzw. Abgleich der Probe-Kennlinie direkt an der Maschinenwelle oder an Referenz-Platte

  • Auch für Probe Halterungen (Reverse Mount) geeignet

Eigenschaften
  • Flexibel einsetzbarer Testadapter für 5mm-, 8mm- oder 11mm- Proximity Probes  (Wirbelstromsensoren)

  • Für statische Messung der Probe-Kennlinie bzw. der Probe-Empfindlichkeit:

    • direkt an der Welle (shaft, piston rod)

    • gegen Referenz-Platte (‚Probe Checker‘)

    Für Probe Halterungen (Reverse Mount) geeignet

  • Universelle Montage mit einstellbarem Riemen

  • Einfache Einstellung mit ‚Klick‘-Rastung

  • 2 Ausführungen lieferbar:

    • Metrisch (9060-SCTC-002) 200 µm/klick

    • Englisch (9060-SCTC-001) 10 mils/klick

  • Ideal für Metrix DPS Verification Test* (MX2033, MX2034)

Technische Daten

Charakteristik

Technische Werte

Klemmbereich (Probe)

4 … 22 mm Ø

Probelänge (min)

63 mm

Rastung (Metrisch)

200 µm/klick

Rastung (Englisch)

10 mils / klick

Wellendurchmesser

25 … 300 mm

Target (Probe Checker)

AISI 4140 (42CrMo4)

Genauigkeit

± 5% (5 / 8 mm Probe)

Gewicht

ca. 600 g

Produktvarianten

Charakteristik

Technische Werte

Anwendungen

Wellenmontage

mit 8 mm Probe MX 8030

Wellenmontage

mit Probe Halterung (‚reverse mount‘)

‚Probe Checker‘ mit Standard Target



Anwendungen
  • Proximity Systeme

  • Anpassung an unterschiedlichste Wellenmaterialien

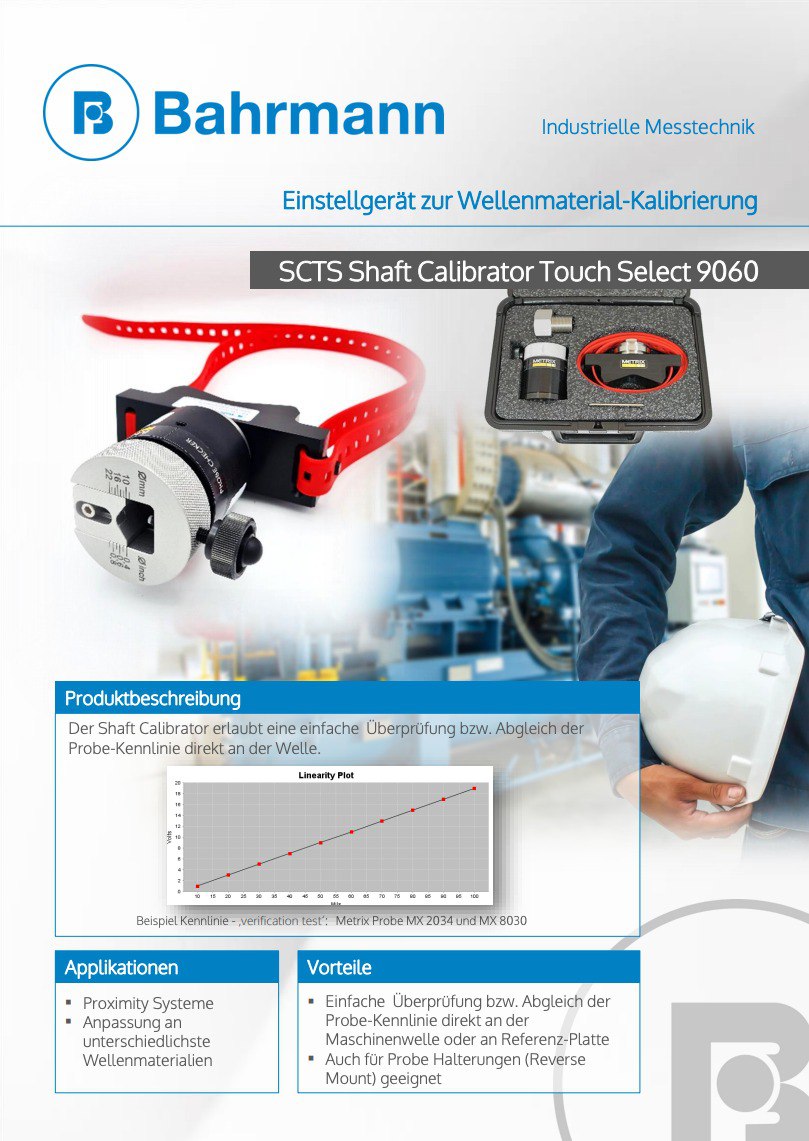

Downloads
