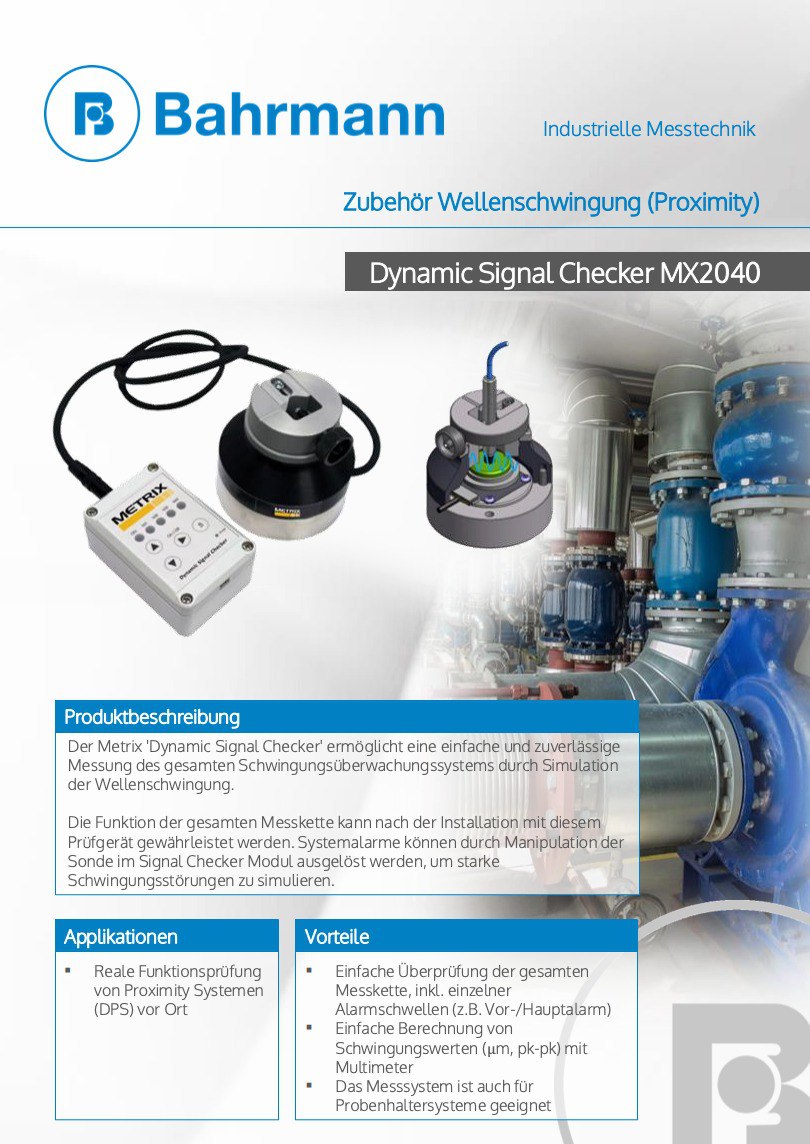

Dynamic Signal Checker MX2040
Der Metrix 'Dynamic Signal Checker' ermöglicht eine einfache und zuverlässige Messung des gesamten Schwingungsüberwachungssystems durch Simulation der Wellenschwingung.
Die Funktion der gesamten Messkette kann nach der Installation mit diesem Prüfgerät gewährleistet werden. Systemalarme können durch Manipulation der Sonde im Signal Checker Modul ausgelöst werden, um starke Schwingungsstörungen zu simulieren.
Vorteile:
Einfache Überprüfung der gesamten Messkette, inkl. einzelner Alarmschwellen (z.B. Vor-/Hauptalarm)
Einfache Berechnung von Schwingungswerten (µm, pk-pk) mit Multimeter
Das Messsystem ist auch für Probenhaltersysteme geeignet
Simulation von Wellenschwingungen
Einfache Funktionsprüfung der gesamten Schwingungsüberwachungseinheit (Wirbelstromsensor, Verkabelung, Auswertung, Anzeige)
Halterung für Wirbelstromsensoren Ø 8 …22 mm
Auch für Probehalterung (‚reverse mount‘) geeignet
Aufladbar, über USB-Anschluss
Individuell einstellbare & speicherbare Schwingungswerte zwischen 0 …250 µm, pk-pk
Charakteristik | Technische Werte |
|---|---|
Klemmbereich (Probes) | 8 … 22 mm |
Schwingungsfrequenz (fest) | ca. 112 Hz |
Konfigurationen (Anzahl) | 4 |
Versorgung | int. LiPoly-Akku (3,7V / 1000mAh, aufladbar über Mini-B-USB) |
Anschluss Steuergerät | Koaxial-Stecker |
Schutzklasse | IP 54 |
Abmessungen | Steuergerät 94 x 90 mm Probe-Halterung 94 mm x Ø 90 mm |
Gewicht | Steuergerät ca. 150 g Probe-Halterung ca. 2 kg |
Reale Funktionsprüfung von Proximity Systemen (DPS) vor Ort
