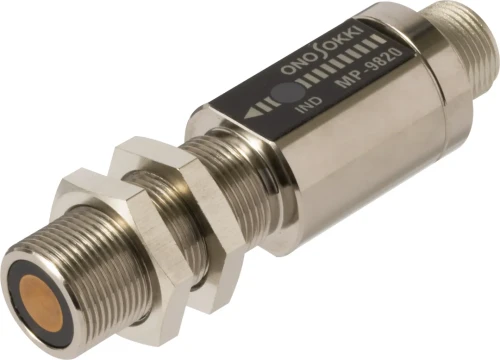

Vibrationsaufnehmer MP-981 MP-9820

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung
CE

Zur genauen Erfassung der Drehzahl an Zahnkränzen / Getrieben werden berührungslos montierte, magnet-elektrische Sensoren eingesetzt.

Vorteile:

  • Kompakter magnet-elektrischer Hall-Sensor für die berührungslose Drehzahl-Messung an Getrieben bzw. Zahnkränzen in einem großen Drehzahlbereich

Eigenschaften
  • Kompakter und leichter Hall-Sensor für die magnet-elektrische Drehzahlerfassung

  • Ideal für Ono Sokki Digital Tachometer der TM-3100-Serie 

  • Großer Messbereich von 1 Hz bis 100 kHz (MP-9820)

  • Einfache Funktionsprüfung mit integrierter LED-Signalanzeige 

  • Individuelle Montagemöglichkeiten mit M6x1 Verschraubung  

  • Robuster Anschlussstecker (R04-R6M)

Technische Daten

Charakteristik

Technische Werte

Messprinzip

Hall-Element (elektro-magnetisch)

Materialerkennung

stark magnetisch Zahnbreite ≥ 3mm

Frequenzbereich

1 Hz …20 kHz (MP-981) 1 Hz …100 kHz (MP-9820)

Drehzahlbereich

1 bis 100.000 U/min bei 60P/R-Getriebe

Impedanz (Ausgang)

ca. 330 Ω

Module

0,5 bis 3,0

Spannungsversorgung

12V ± 2V, ca. 40 mA

Temperaturbereich

-10°C ...70°C

Gewicht

0,110 kg

CE
Produktvarianten

 Charakteristik

 Technische Werte

Wasser – und Säurebeständigkeit

ja (AP-981), nein (MP-981)

Anwendungen

Messungen an

  • Rotierende Maschinen

  • Fahrzeuge

  • Produktionsanlagen

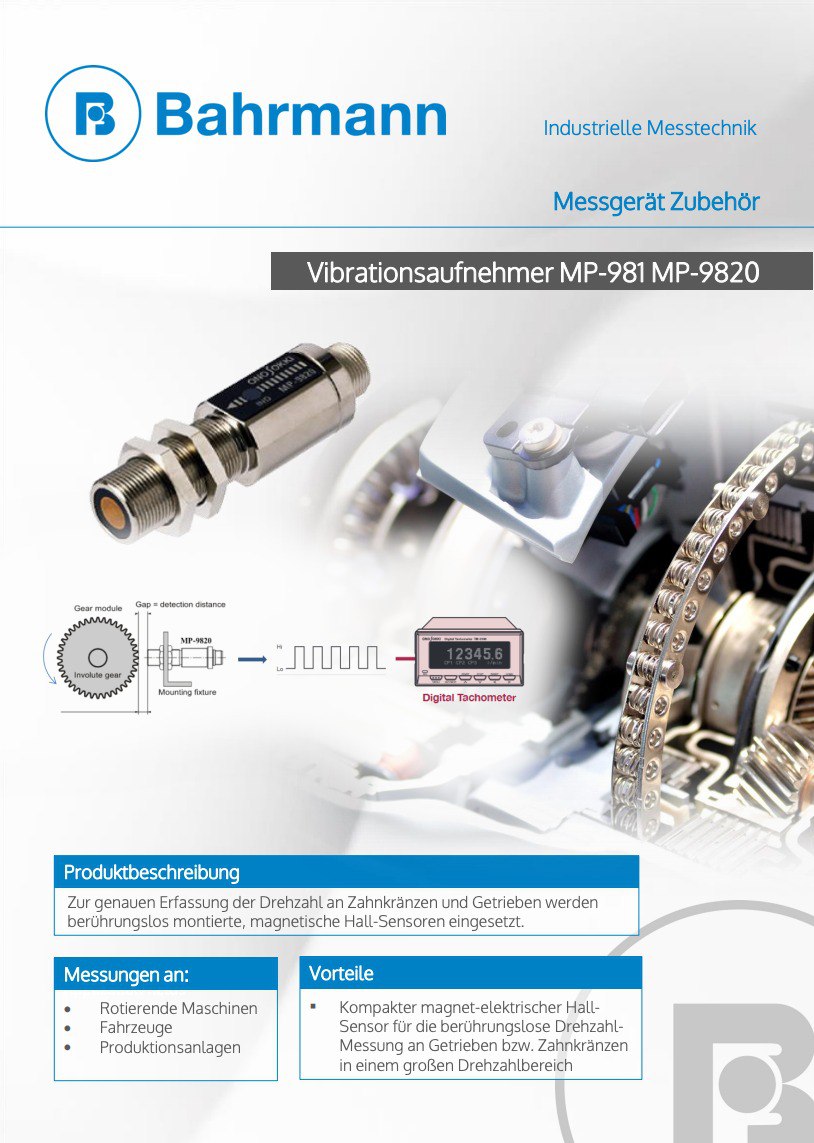

Downloads
