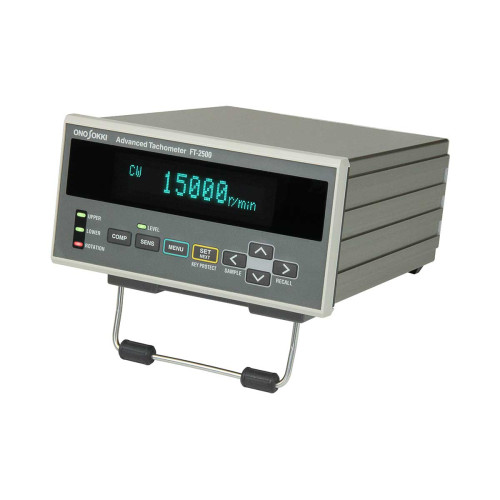

Drehzahlmessgerät FT-2500

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung
CE

Zur individuellen Erfassung, Anzeige, Bewertung von drehzahlrelevanten Messsignalen, sowie die Nutzung für die Fernüberwachung oder einem externen Datenschreiber, kommt ein digitales Drehzahlmessgerät (Tachometer) zu Einsatz.

FFT-Drehzahlmessgeräte erlauben eine genaue Drehzahlberechnung von rotierenden Maschinen über die Signalauswertung aus verschiedenen physikalischen Signalquellen.

Vorteile:

  • Multifunktionales, digitales FFT-Drehzahlmessgerät für stationäre Anwendungen unter Verwendung von Mikrofon, Beschleunigungs-, Zündimpuls-, magnetischen Streufluss- oder induktiver Sensorik.

Eigenschaften

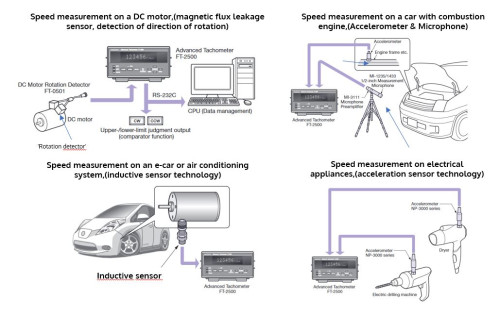

  • Einfache und genaue Drehzahlmessung unter Verwendung von verschiedenen Sensoren:

    • Mikrofon

    • Beschleunigungsaufnehmer

    • Zündimpulsdetektor (Automotiv)

    • Zigarettenanzünder (Automotiv)

    • Rotationsdetektor für DC-Motoren

    • Induktiver Sensor

  • Kompaktes FFT (Fast Fourier Transformation) Messgerät erlaubt Messungen auch an schwer zugänglichen Stellen

  • Einstellbarer Messalgorithmus

  • Ethernet-Anschluss(optional) zur (PLC, SPS)

  • Analoge Ausgänge für Datenschreiber und externen FFT-Analyser

  • Komparator-Ausgänge für ‚lower/upper‘ Bewertung

  • RS 232C Interface für die serielle Kommunikation

  • Gut sichtbare und dimmbare Fluoreszenzanzeige

Technische Daten

Charakteristik

Technische Werte

Versorgung

100 …240 VAC

Frequenzbereich

500 Hz, 2kHz, 10kHz

Messalgorithmus

Rotation: Leistungsspektrum- und Spitzenwerterkennungen
Auflösung: Frequenzbereich ÷ 12800 × 60 ÷ Impulszählung
(Einstellwert P/R)

Datenaktualisierung

(Rotation) ≤ 250 ms

Temperaturbereich (Betrieb)

0°C …+40°C

Temperaturbereich (Betrieb)

0°C …+50°C

Abmessungen

144 (B) × 72 (H) × 180 (T) mm

Gewicht

2,000 kg

Temperaturbereich (Betrieb):

0°C …+40°C

Gewicht

0,2 kg

CE
Produktvarianten

Charakteristik

Technische Werte

Signaleingangsbereich

Zwei Eingänge

Messbereich

Messmodus für konstante Rotation
Beschleunigung/Verzögerung der Drehung

Display-Abschnitt

Hauptanzeigegerät
Füllstandsanzeige-LED
Komparatoranzeige-LED

Einstellung der Anzahl der Drehimpulse

Einstellbereich 0,5 … 199,5
Mindestschritte 0,5 (P/R)

Analoger Spannungsausgang

REVO Ausgang
SIG-Ausgang

Externes Befehlssignal

RS-232C, D-SUB und weitere

Bedingungsspeicherfunktion

Inhalt der Funktion
Anzahl der Bedingungen
Inhalt des Speichers

Anwendungen
  • Neuanlagen

  • Retrofit

  • Service

  • Qualitätsprüfung

  • Engineering

  • Automotiv-Anwendungen

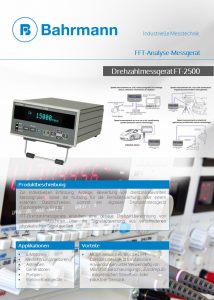

Downloads
