Start Produkte Drehzahlmessung

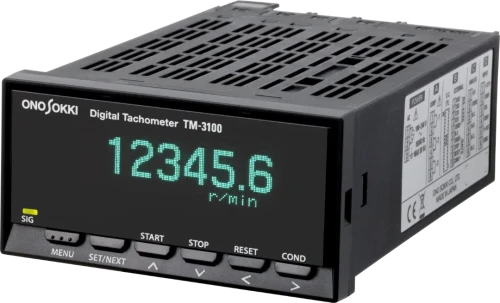

Prüffeld Tachometer Digital TM-3100

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung
CE

Zur individuellen Erfassung, Anzeige, Bewertung von drehzahlrelevanten Messsignalen, sowie die Nutzung für die Fernüberwachung oder einem externen Datenschreiber, kommt ein digitales Drehzahlmessgerät (Tachometer) zu Einsatz.

Vorteile:

  • Multifunktionales, digitales Drehzahlmessgerät für stationäre Anwendungen mit Schnittstelle für externe Überwachung (SPS, PLC ...), sowie für den mobilen 12V-Einsatz (z.B. Automotive).

Eigenschaften
  • Kompakt, mit vielen Funktionen in einem Gerät 

  • Für elektromagnetische, magnet-elektrische, photoelektrische Sensoren, sowie Drehgeber und Näherungsschalter  

  • Externe Auswertung über Analog (U/I) -, BCD - und Komparator-Ausgang 

  • Gut sichtbare und dimmbare Fluoreszenzanzeige 

  • RS 232C Interface für die serielle Kommunikation 

  • Optionale Funktionen mit div. Einschubkarten

Technische Daten

Charakteristik

Technische Werte

Versorgung

100 …240 VAC (optional) 12VDC

Frequenzbereich

1 …100 kHz

Datenaktualisierung

10 ms

Speicher (Anzahl Konfiguration)

Spannungsausgang (Sensor)

12V DC ± 10%

Temperaturbereich (Betrieb)

0°C …+50°C

Abmessungen

96(W) × 48(H) × 148(D) mm

Gewicht

0,2 kg

CE
Produktvarianten

Charakteristik

Technische Werte

Funktionen

TM-3110 Nur Anzeige

                  Basismodell für Messung und Anzeige.

  Großer Messbereich von niedriger bis hoher

                  Drehung. (0,1Hz bis 100kHz)



TM-3120 Anzeige mit BCD-Ausgang

                 BCD-Ausgang mit 6-stelligem Open-Collector-

                 Ausgang für direkten Anschluss an eine SPS.

 Der Ausgabemodus ist wählbar zwischen Normal-

                 und Abfrage Modus.



Normaler Modus: Kontinuierliche Ausgabe des Druckbefehls

                                alle alle ca. 100ms.

Anforderungsmodus: Ausgabe der Daten durch das externe

                                      Anforderungssignal Signal. Die

                                      Funktion Spannungsausgang (TTL-

                                     Pegel) ist durch Modifikation als Option

                                     verfügbar.



TM-3130 Anzeige mit Analogausgang

                Das Ausgangssignal ist wählbar zwischen

                Spannung oder Strom. Die D/A-Wandlung

                 ermöglicht eine Verbesserung der

                Aktualisierungszeit (10ms).



TM-3140 Anzeige mit Komparatorausgang

                 Es können bis zu drei Kombinationen der

                Bestimmungs Levels an jeder oberen/unteren

                Grenze können eingestellt werden.

 Auffrischungszeit des Ausgangs mit

                 Hochgeschwindigkeitsreaktion bei

                 ca. 10ms Ausgestattet mit einer Vielzahl von

                Ausgangs Funktionen

Anzeige

Fluoreszierende Anzeigeröhre verbessert die Lesbarkeit erheblich

Anwendungen
  • Motoren

  • Antriebe

  • Generatoren

  • Turbinen

  • Große Pumpen

  • Mühlen

  • Zentrifugen

  • Tretmühlen

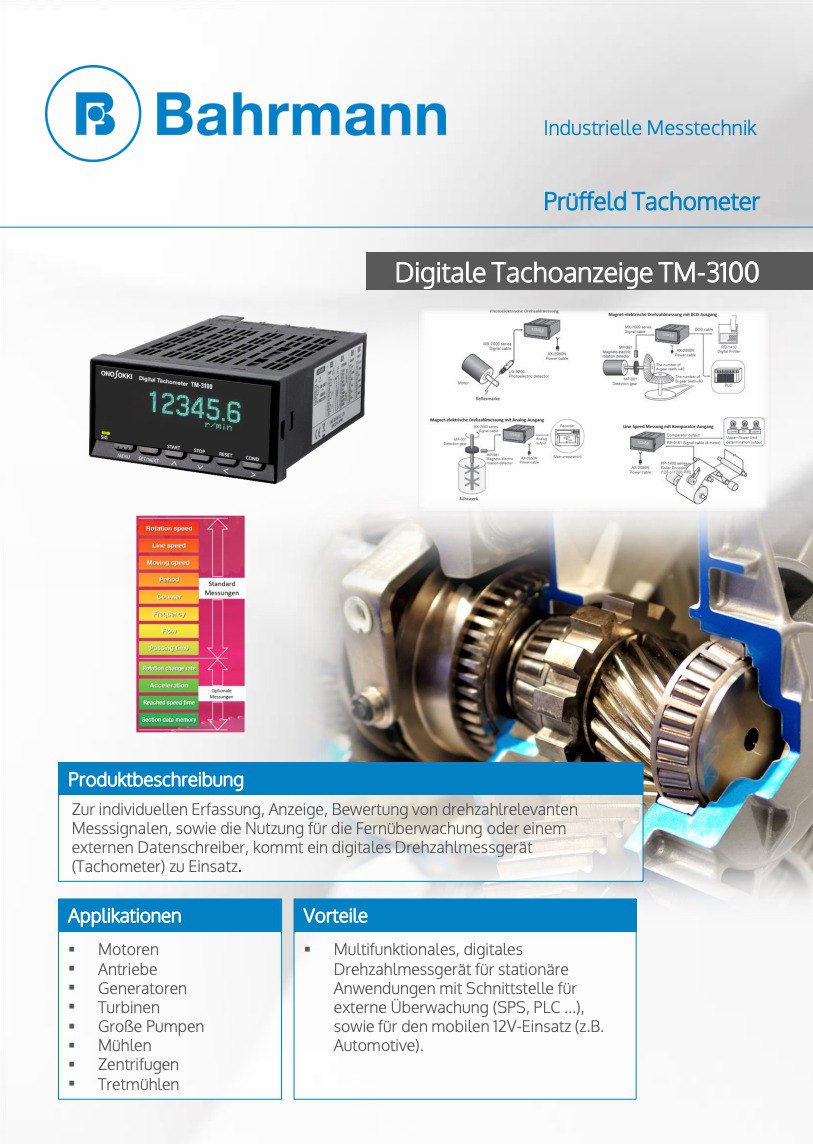

Downloads
