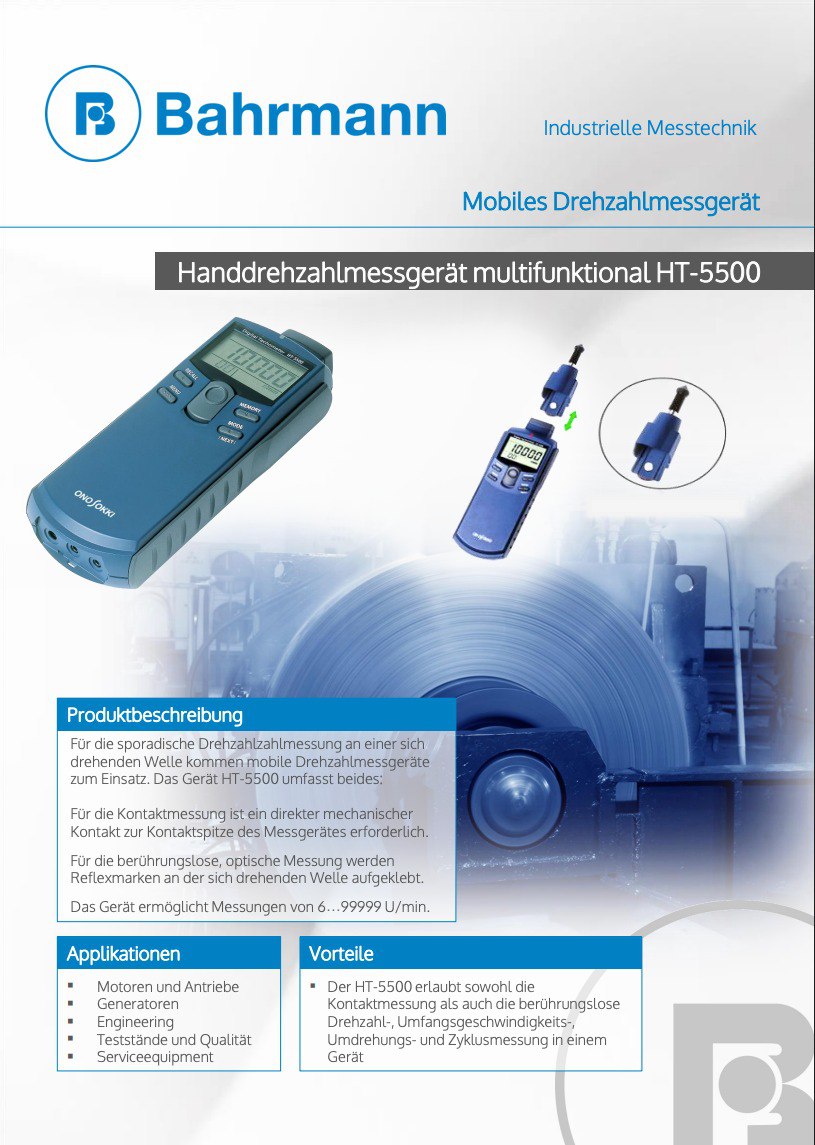

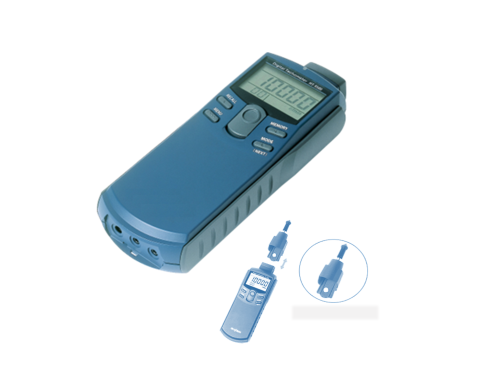

Handdrehzahlmessgerät kontaktlos HT-5500
Für die sporadische Drehzahlzahlmessung an einer sich drehenden Welle kommen mobile Drehzahlmessgeräte zum Einsatz. Das Gerät HT-5500 umfasst beides:
Für die Kontaktmessung ist ein direkter mechanischer Kontakt zur Kontaktspitze des Messgerätes erforderlich.
Für die berührungslose, optische Messung werden Reflexmarken an der sich drehenden Welle aufgeklebt.
Das Gerät ermöglicht Messungen von 6…99.999 U/min.
Vorteile:
Der HT-5500 erlaubt sowohl die Kontaktmessung als auch die berührungslose Drehzahl-, Umfangsgeschwindigkeits-, Umdrehungs- und Zyklusmessung in einem Gerät
Für Kontaktmessung mit Prüfspitze oder berührungslose, optische Messung
Robuster und handlicher Handdrehzahlmesser zur Messung von:
Drehzahl (r/min, r/s)
Umfangsgeschwindigkeit (m/min)
Kumulierte Umdrehung (count)
Zyklus (ms)
Analog- und Pulsausgang für externe Datenauswertung
Anschluss für ext. Netzgerät
Für den mobilen, batteriebetriebenen Einsatz
Gut sichtbare 5-stellige LCD-Anzeige mit Hintergrundbeleuchtung und 10,2 mm Zeilenhöhe
Integrierte Speicherfunktion des Messergebnisses
MIN/MAX Messung
Inkl. robuster Kunststoffbox

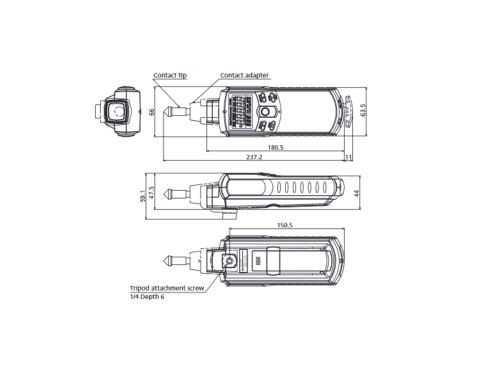

mit Adapter, Kontaktspitze,
Umfangsring,
Reflexmarken und Batterien
Charakteristik | Technische Werte |
|---|---|
Kontaktaufnehmer
| Kontaktspitze / Umfangsring / Optisch (Reflexmarken) |
Anzeige | LCD (5-stellig) |
Batterie | 3 x AAA (1,5V) |
Messbereich (optische Messung)
| Drehzahl 6 … 99999 U/min Umfangsgeschwindigkeit 0,6 … 9.999,9 m/min Counter 0 … 99.999 COUNT Zyklus 0,6 … 9.999,9 ms |
Messabstand (opt. Messung)
| 20 bis 300 mm |
Genauigkeit
| Anzeigewert x (± 0,02%) ± 1 count |
Speicher
| für 20 Messwerte |
Analogausgang
| 0 …1 V (Messbereich) |
Temperaturbereich (Betrieb): | 0°C …+40°C |
Gewicht | 0,2 kg |
Motoren und Antriebe
Generatoren
Engineering
Teststände und Qualität
Serviceequipment
