Start Produkte Abstands- und Längenmessung

Digital Linear Gauge Sensor GS-1713A

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung
CE

Für die hochgenaue Erfassung von Wegstrecken kommen Linear Gauge Sensoren zum Einsatz.

Vorteile:

  • Kompakter, hochgenauer und robuster digitaler Linear Gauge Sensor in IP64 Ausführung für manuelles oder automatisiertes Messen in rauer Umgebung.

Eigenschaften
  • Kompakter, leichter und hochgenauer linearer Messsensor mit 13 mm Messbereich 

  • Einfache Montage, mit festem Kabelanschluss und Steckverbinder

  • Einsatz in rauer Umgebung –  staub- und spritzwassergeschützt (IP64) 

  • Robust und langlebig - im Dauertest mit mehr   als 6,5 Mio. Gleitzeiten getestet 

  • Anschluss an Überwachung (PLC/SPS) oder an Ono Sokki Counter (DG-Serie)

Technische Daten

Charakteristik

Technische Werte

Messbereich

13 mm

Auflösung

10 µm

Messgenauigkeit

3 µm

Messkraft

≤ 1,3 N

Spindelgeschwindigkeit (max)

4 m/s

Ausgangssignal

2-Phasen Rechteck, Phasendifferenz HI (4,5V)

LO (0,4V)

Versorgung

4,5…5,5 VDC (≤ 120 mA)

Temperaturbereich (Betrieb)

0°C …+40°C

Kabellänge

1,9 m

Schutzklasse

IP64

Gewicht

0,250 kg

CE
Produktvarianten

Charakteristik

Technische Werte

Auflösung

10 μm (GS-1713A, GS-1730A)

1 µm (GS-1813A, GS-1830A)

Messbereich

13 µm (GS-1713A, GS-1813A)

30 µm (GS-1730A, GS-1830A)

Genauigkeit

3 µm (GS-1713A, GS-1730A, GS-1830A)

2 µm (GS-1813A)

Anwendungen

Messungen an

  • Prüfständen

  • Laboraufbauten

  • Fertigungsstraßen

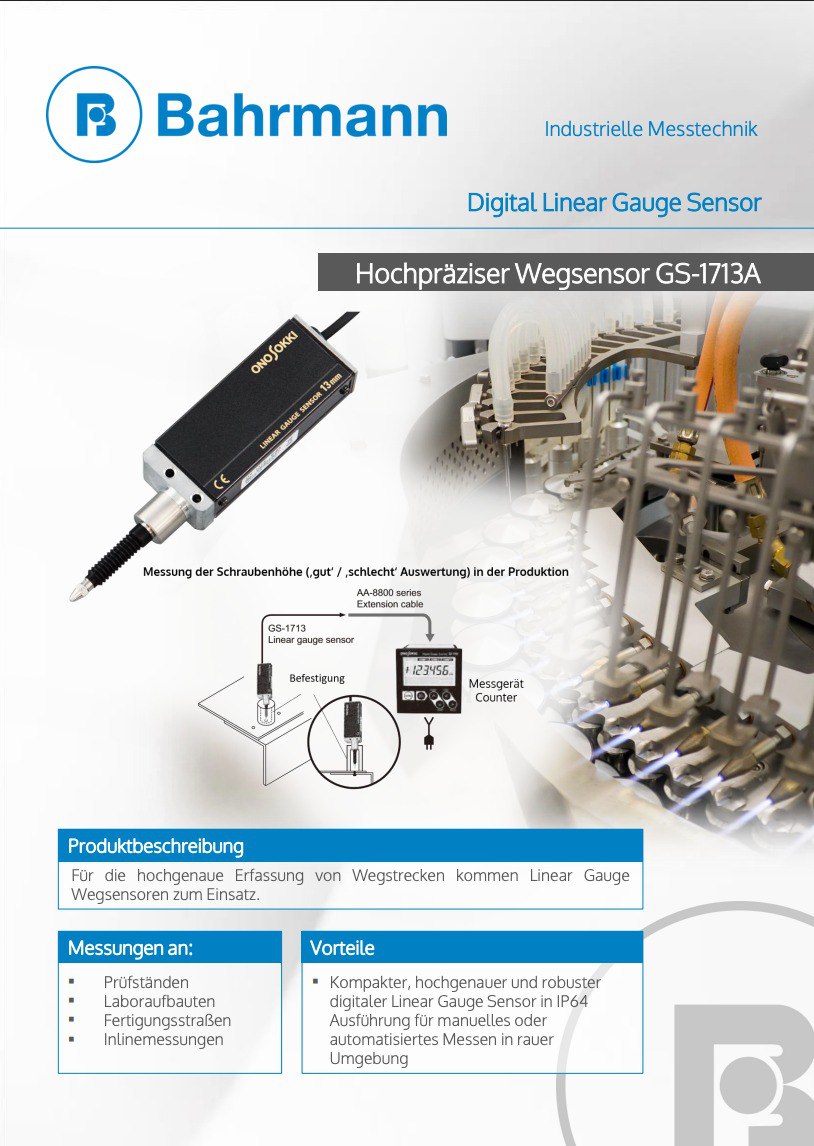

Downloads
