Start Produkte Abstands- und Längenmessung

Digital Gauge Counter DG-4320

Dieses Produkt befindet sich in Ihrem Anfragekorb.




Produktanfrage:

Legen Sie das Produkt zusammen mit einer optional möglichen Nachricht, die z.B. Hinweise zur gewünschten Ausführung beinhaltet, in Ihren persönlichen Anfragekorb.

Beschreibung
CE

Für die hochgenaue Erfassung von Wegstrecken kommen Linear Gauge Sensoren und hierfür passende Messgeräte / Counter zum Einsatz.

Vorteile:

  • Kompaktes, digitales Messgerät / Counter für digitale Linear Gauge Sensoren und Drehwinkelgeber von Ono Sokki.

Eigenschaften
  • Kompaktes Messgerät für lineare Gauge Sensoren und Drehwinkelgeber von Ono Sokki

  • Übersichtliche, grün beleuchtete 6-stelliger LCD-Anzeige

  • Anzeige und Berechnung von Messwerten(Offsets, MIN/MAX, RANGE)

  • Umschaltbar zwischen Metrisch & Englisch

  • Einfache Speicherung von Konfigurationen mit Memory-Taste

  • BCD-Interface zur Überwachung (PLC/SPS)

Technische Daten

Charakteristik

Technische Werte

Versorgung

100 …240VAC

Messbereich

0 bis ±199999

Memory (Anzahl von Konfigurationen)

Kompatibilität

Ono Sokki Sensoren:

Linear Gauge, Ono Sokki Drehwinkelgeber: (2-und 1-phasig)

Auflösung (einstellbar)

0,5 µm, 1 µm, 10µm

Ausgang (BCD):

Logik: positiv- / negativ

Aktualisierungszeit: 10ms

Temperaturbereich (Betrieb):

0°C …+40°C

Feuchtigkeit (ohne Kondensation) max. 95%

Zubehör

Montageadapter f. Schaltschrank

Gewicht

0,320 kg

CE
Produktvarianten

Charakteristik

Technische Werte

Verschiedene Funktionen unterstützen Ihre Messungen

Schaltfunktion für Multiplikation:

1,2 oder 4-Multiplikation kann über Eingangsimpuls gewählt werden

Funktion zur Einstellung des Faktors :

Multipliziert den Messwert mit dem vom Benutzer eingestellten Wert.

Offset-Einstellfunktion :

Addiert den benutzerdefinierten Wert zum Messwert.

Funktion zur Einstellung der Anzahl der Dezimalpunkte㧦Die Position des Dezimalpunkts kann unabhängig von der Sensorauflösung verschoben werden.

Berechnungsanzeigefunktion :

Berechnet und zeigt die Werte von MAX, MIN und RANGE (MAX-MIN) an.

Speicherfunktion für die Bedienfeldbedingungen:

Es können bis zu 4 Bedingungen der Einstellparameter gespeichert werden.



Anschlussmöglichkeit für Encoder und Linearmesssensoren

Nicht nur Linearmesssensoren, auch Messwerte von Encodern können angezeigt werden. 12-V-Stromversorgung ist für einen Encoder oder einen Sensor verfügbar.

Der einphasige Ausgangstyp Sensor kann ebenfalls verwendet werden. Die Winkel- und Längenmessung ist möglich.

BCD-Ausgang

Ein BCD-Ausgang ist vorhanden. Er ermöglicht die Steuerung der Vorgänge (Anzeige, Start oder Stopp der Berechnung, Halten der Datenausgabe usw.).

Die Daten werden alle 10 ms aktualisiert.

(Vorgängermodell DG- 4140: 25 ms)

Umweltfreundliches Produkt

Kompatibel mit CE-Kennzeichnung und RoHS für Sicherheitsmessungen im weltweiten Einsatz. Erzeugt keinen Lärm, wird nicht durch Lärm beeinträchtigt

Anwendungen

Messungen an:

  • Prüfständen

  • Laboraufbauten

  • Fertigungsstraßen

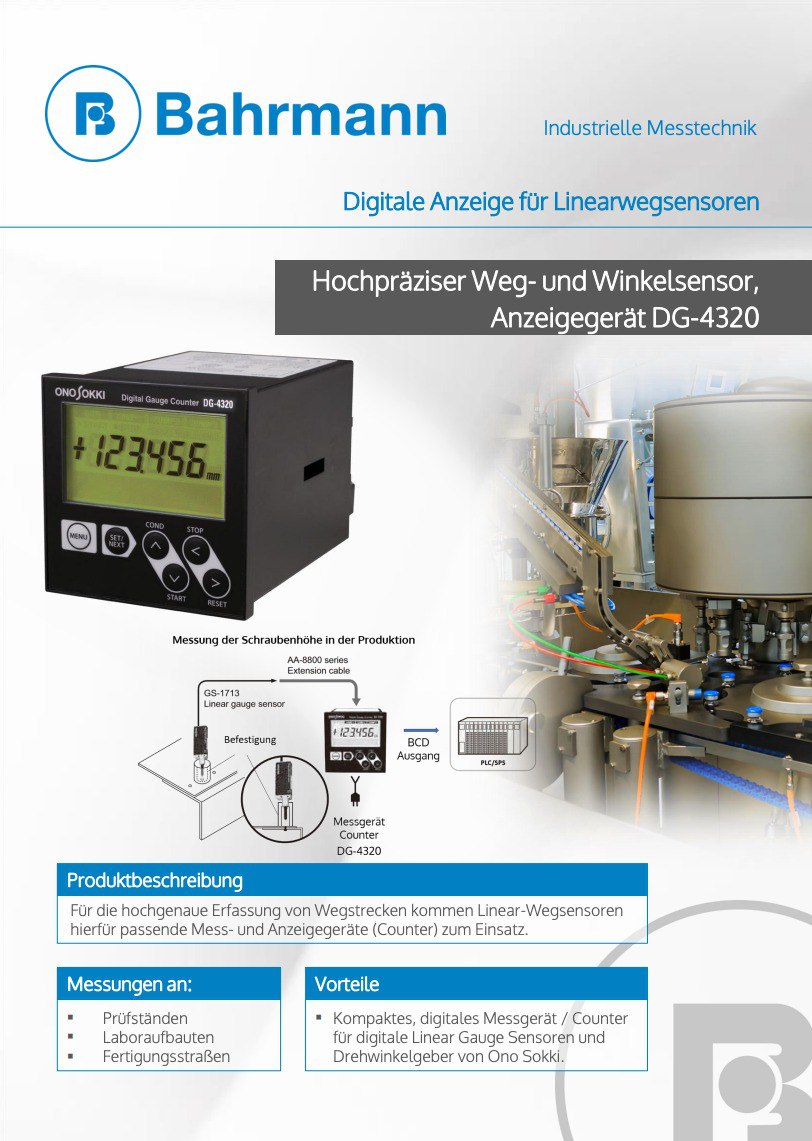

Downloads
