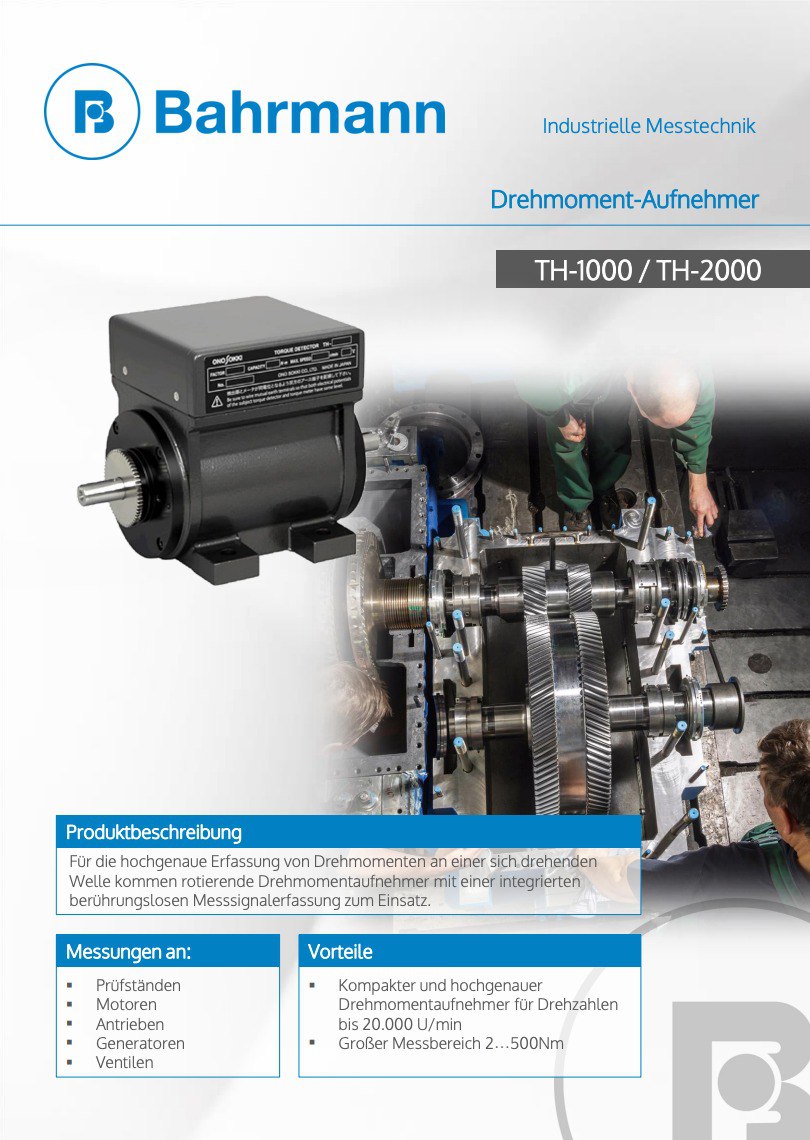

Drehmoment-Aufnehmer TH-1000 / TH-2000
Für die hochgenaue Erfassung von Drehmomenten an einer sich drehenden Welle kommen rotierende Drehmomentaufnehmer mit einer integrierten berührungslosen Messsignalerfassung zum Einsatz.
Vorteile:
Kompakter und hochgenauer Drehmomentaufnehmer für Drehzahlen bis 20.000 U/min.
Kompakter, hochgenauer Drehmomentaufnehmer für hohe Drehzahlen bis 20.000 U/min geeignet (z.B. TH-2000 Serie für EV/HEV-Motoren)
Lange Lebensdauer durch berührungslose Phasendifferenzmessung
Erweiterte EMV-Störfestigkeit
Einfache Messung, eine Umschaltung der Drehrichtung (CW/CCW) ist nicht erforderlich
High-Speed-Analogausgang mit einer 50 ms Aktualisierungsrate
Einfache Verlängerung der Anschlussleitung bis zu 50 m
Passendes Drehmoment-Messgerät: TS-2800
Charakteristik | Technische Werte |
|---|---|
Messbereich (Drehmoment) | Serie 1000 2 …500 Nm Serie 2000 2 … 20 Nm |
Drehzahl (max) | Serie 1000 6000 …8000 U/min Serie 2000 20.000 |
Genauigkeit | ± 0,1% /F.S. |
Linearität | ± 0,1% |
Temperaturbereich (Betrieb) | 0°C …+40°C |
Feuchtigkeit (ohne Kondensierung) | ≤ 95% |
Gewicht | 2 Kg |
Charakteristik | Technische Werte |
|---|---|
TH-1000 | Serien-Drehmomentmessgerät für den allgemeinen Gebrauch
|
Messbereich TH-1000 | 2 … 500 (N/m)
|
TH-2000 | für den allgemeinen Gebrauch und die Messung hoher Drehzahlen |
Messbereich TH-2000 | 2 … 20 (N/m) |
Messungen an:
Prüfständen
Motoren
Antrieben
Generatoren
Ventilen
